固化灯检测为什么要固定距离、速度和角度？生产线紫外能量记录方法

同一盏UV固化灯，由不同人员检测，读数有时会出现明显差异。多数情况下，问题不一定来自仪器或灯源，而是检测距离、探头角度、传送速度、预热状态和检测路径没有统一。生产线要用紫外数据判断灯源衰减，第一步不是设定一个数值，而是建立可重复的检测方法。

距离改变会影响工件表面的辐照度

固化设备的灯管、反射罩和透镜共同决定光线在工件平面的分布。探头离灯更近或更远，接收到的辐照度可能发生变化；对于带聚焦反射结构的汞灯设备，焦点附近与偏离焦点位置的输出差异尤其需要注意。

检测时应以工件实际固化平面为基准。若探头厚度使感光面无法完全处于工件表面高度，应在企业检测规程中记录补偿方式，并始终使用同一固定工装。

角度和位置会改变数据的可比性

面光源、线光源和点光源都有空间分布。探头感光面倾斜、偏离光斑中心或朝向不同，都可能造成读数变化。多灯管设备只测中心位置，也无法发现边缘灯管、反射罩或局部模组异常。

建议为每台设备画出固定检测点位图。面光源可设置中心、四角或网格点；线光源可沿横向设置等距点；点光源可制作定位治具，使检测光孔与光斑中心保持一致。

传送速度主要影响累积能量

传送带速度决定工件在灯下停留的时间。速度提高后，探头经历高辐照区域的时间缩短，累积能量通常会发生变化。只保存峰值数据，可能看不出固化时间的变化。

因此，传送带式UV固化机应同时记录速度、峰值辐照度和累积能量。更换电机、调整变频器参数或改变生产节拍后，应重新检测，而不能沿用调整前的能量基准。

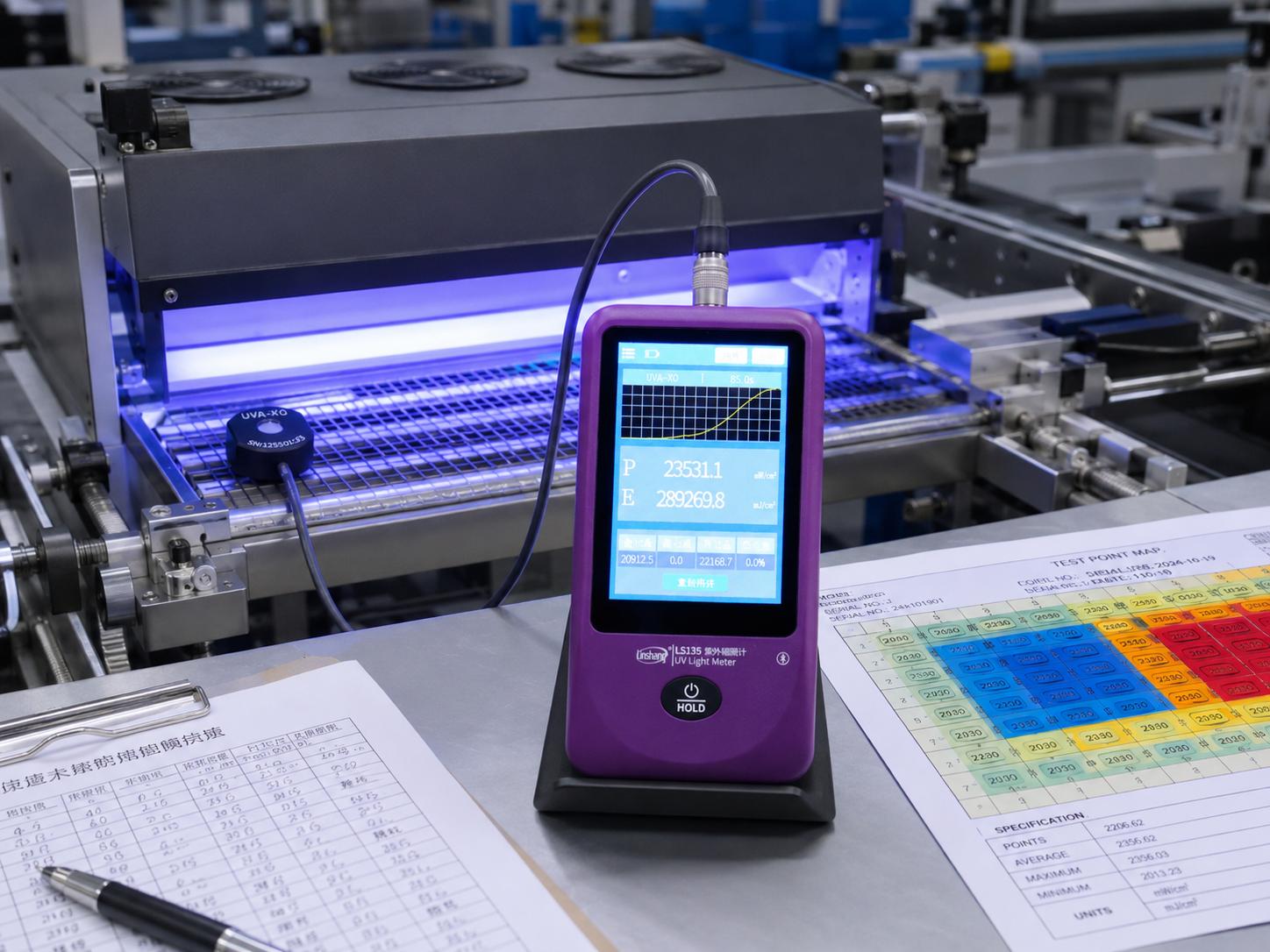

UV固化生产线能量巡检与数据记录

设备预热和散热状态也要统一

高压汞灯通常需要在稳定工作状态下检测；UV LED设备则要注意结温、冷却水、风冷和连续点亮时间。冷机刚启动和连续运行后的输出不一定相同。如果日常巡检有时在开机后立即测量，有时在生产半小时后测量，趋势数据就难以比较。

企业可规定统一的预热条件，例如在设备达到正常生产状态后再检测，并同步记录环境和散热异常。具体预热时间应以设备说明书和工艺验证结果为准。

探头配置要与光源和光斑匹配

在实际配置中，高压汞灯固化线可使用适合宽谱UVA光源的探头；UV LED面光源和点光源则应区分检测光孔和峰值范围。以林上LS135为例，UVA-X0用于高压汞灯测量，UVALED-X0面向UV LED面光源，UVALED-X1主要用于UV LED点光源。

UVALED系列探头标注为340nm—420nm响应，并校准于395nm LED光源。测量365nm、385nm或405nm设备时，建议使用同一探头建立各自基准，不宜直接把不同中心波长设备的读数混为同一控制值。

建立可执行的紫外能量巡检流程

步骤	操作要求	需要记录的内容
准备	确认仪器计量状态、探头清洁和设备预热状态	仪器编号、探头型号、计量有效期
定位	使用固定工装，按点位图放置探头	灯距、角度、点位或运行路径
检测	按规定速度运行，记录完整照射过程	峰值、平均值、累积能量、运行速度
复测	异常数据至少在相同条件下再次测量	初测值、复测值、操作人员
排查	检查灯源、反射罩、窗口、散热和供电	异常原因和处理措施
留档	与材料批次、设备维护和产品检验结果关联	批次号、维护记录、成品复核结果

控制值应来自工艺验证，而不是照搬其他生产线

不同UV胶、油墨和涂层使用的光引发剂、厚度、颜色和固化速度不同。即使设备型号相同，灯距、反射结构和生产节拍也可能不同。因此，企业内控值应在产品固化结果合格、工艺稳定且仪器计量状态有效时建立。

林上LS135可显示动态曲线并导出数据，适合用来保存维护前后和不同批次的检测记录。数据下降到企业预警区间时，应先复测和排查设备，再结合成品性能决定是否调整速度、维护灯源或更换部件。

避免把单次读数作为最终质量结论

紫外辐照计反映的是检测位置的光源输出。UV胶粘接强度、油墨耐磨性、涂层硬度和医疗耗材可靠性仍要通过对应的成品检测确认。过程数据的作用，是帮助质量人员更早发现灯源和工艺偏移，并为异常追溯提供依据。

只要距离、角度、速度、预热和点位保持一致，林上相关多探头紫外辐照计的数据才具有连续比较价值。生产线检测的重点不是追求一次读数越高越好，而是让数据稳定处于已经验证的工艺范围内。
