便携式玻璃测厚仪原理解析：激光反射如何识别多层玻璃

便携式玻璃测厚仪能够从一个表面测量已安装玻璃，关键并不在于机械接触，而在于识别光束经过不同材料界面时产生的反射。对于单片玻璃，仪器需要找到前后两个主要界面；对于中空玻璃，还要继续识别第二片或第三片玻璃的表面，并根据各反射位置之间的关系计算玻璃片和空气层厚度。

理解这一原理后，许多现场现象就容易解释：为什么仪器不需要接触玻璃背面，为什么中空玻璃可以拆分显示，为什么镀膜或贴膜可能增加信号，也能理解为什么夹胶中间层不能简单按照空气层的方式测量。原理知识的作用不是增加操作复杂度，而是帮助检测人员判断哪些数据可信、哪些结果需要复测。

光束遇到玻璃界面时发生了什么

光束从空气进入玻璃时，一部分光继续传播，另一部分会在空气与玻璃的界面发生反射。光束到达玻璃后表面时，又会形成新的反射。仪器接收不同界面的反射信号，并根据内部光学几何关系计算两个界面之间的距离。

单片玻璃主要对应前后表面。双玻单腔中空玻璃则依次出现第一片玻璃前表面、第一片玻璃后表面、第二片玻璃前表面和第二片玻璃后表面。相邻玻璃表面之间的空间可用于计算空气层厚度。三玻两腔结构增加了第三片玻璃及第二个空气层，因此反射界面数量更多，信号解释也更复杂。

仪器并不是直接“看到”玻璃内部，而是把反射信号转换为厚度信息。只要某个附加层能够产生足够明显的反射，就可能在信号中留下特征；如果界面反射较弱、被其他信号覆盖或超出识别条件，则可能无法稳定显示。

为什么可以从单侧测量

卡尺通过两个测量面之间的机械距离获得厚度，因此必须接触样品两侧。激光反射法利用同一侧发射和接收光信号，不需要在玻璃背面放置探头。仪器只要与可接触表面正确贴合，就能沿光路接收来自后续界面的反射。

这种结构特别适合幕墙、门窗、采光顶和室内隔断等已安装玻璃。玻璃边缘被框架覆盖时，检测人员仍可在可接近表面布置测点。无损并不表示没有使用条件，测量面仍应保持清洁，仪器与玻璃应稳定贴合，测点应避开边框和密封区域。

空气层为什么能够被单独计算

中空玻璃的空气层位于两片玻璃之间。仪器识别第一片玻璃后表面和第二片玻璃前表面的反射位置后，可以计算两者之间的间隔。屏幕显示的空气层厚度因此来自两个玻璃界面之间的空间关系，而不是对空气本身进行实体接触测量。

这一点也说明，测量空气层必须先正确识别两侧玻璃界面。若膜层产生附加反射、后层玻璃信号较弱或仪器贴合角度变化，界面配对可能出现偏差。发现空气层读数明显不合理时，应先检查玻璃层次识别，不能只针对空气层数字进行修正。

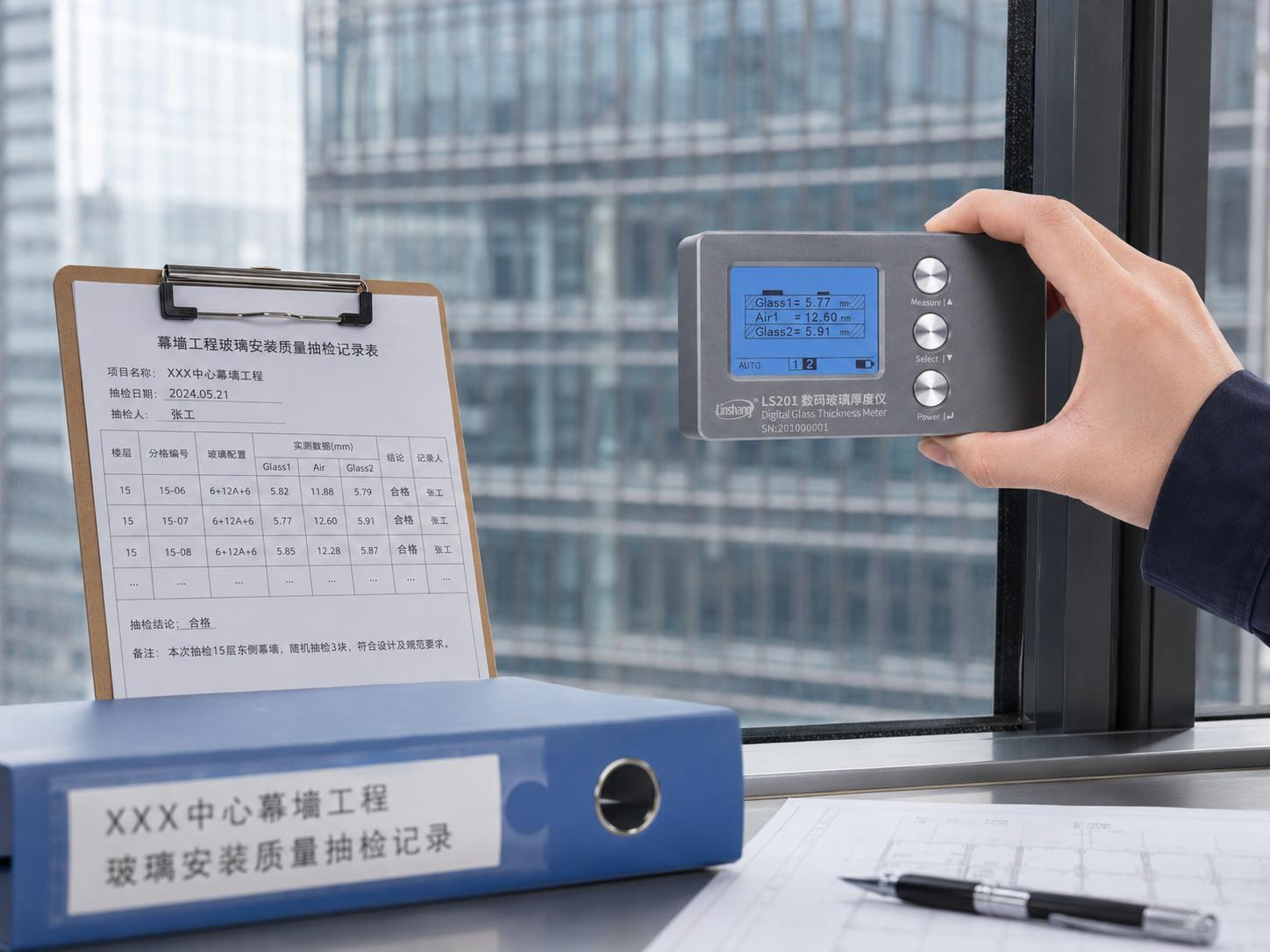

激光反射测量多层玻璃原理

夹胶中间层与空气层的信号并不相同

空气层两侧是玻璃与空气界面，折射率差异通常能够形成较明显反射。夹胶玻璃中的中间膜则与玻璃紧密贴合，其光学性质和界面反射条件与空气层不同。某些界面信号可能较弱，不能保证仪器稳定识别，更不能默认屏幕上的某个距离就是夹胶层厚度。

林上LS201可测量夹胶玻璃中的玻璃片厚度，但官方应用资料明确说明，常规情况下不能直接测出夹胶层厚度。特殊反射膜可能产生额外信号，这类信号是否具有定量意义，应通过已知结构样品、生产资料和适用方法确认。

因此，检测报告中应区分“玻璃片实测厚度”“空气层实测厚度”和“夹胶中间层资料值”。如果中间层数据来自加工单或材料清单，应注明资料来源，而不是与仪器实测值混写。

镀膜和贴膜为什么可能干扰识别

Low-E膜、反射膜、后贴隔热膜和部分功能涂层会改变界面的反射特性。对仪器而言，新增反射峰可能被识别为一个附加界面；原有反射信号也可能因膜层影响而变强或变弱。表面保护膜没有去除时，同样可能改变测量结果。

处理这类玻璃时，应先从设计、标签或加工资料确认是否存在膜层，再比较多个点位的显示结构。如果每个点位都出现稳定的附加信号，可以将其作为结构分析线索，但不能仅凭便携式测厚结果判定具体膜层种类或膜面位置。膜层位置通常需要结合专用检测方法或产品资料确认。

怎样理解标称精度公式

林上LS201的标称测量精度为±（0.1mm＋1%H），H代表标准值。该表达由固定误差项和比例误差项构成。测量较薄玻璃时，固定项影响较明显；测量厚度增加后，比例项也随之增加。因此，在评估某个结果是否接近设计值时，应使用完整公式，而不是把精度简化成固定±0.1mm。

标称精度还需要与现场重复性区分。标称精度是在规定条件下描述仪器测量能力，重复性则反映同一点多次测量是否稳定。若同一点连续结果波动较大，通常应先检查仪器贴合、测点、表面污染和电池状态，而不是直接引用标称精度解释。

参数或指标	实际意义	使用时的注意事项
测量精度	规定条件下实测值与参考值的允许差异	应使用完整公式，并结合计量状态
玻璃厚度量程	仪器可处理的玻璃厚度范围	复杂结构应确认单片和整体条件
空气层量程	可识别的玻璃间隔范围	需要正确识别空气层两侧界面
自动测量模式	由仪器自动判断反射界面	适合常规、信号清晰的结构
人工测量模式	操作人员结合已知结构复核信号	不能人为选择接近设计值的数据
重复性	相同条件下多次结果的一致程度	应通过现场重复测量确认

量程不能只看组件总厚度

林上LS201官方参数给出的玻璃厚度量程为70mm、空气夹层量程为45mm。使用时不能只把中空玻璃全部结构相加，再判断总厚度是否小于某个数值。应分别考虑单片玻璃厚度、空气层间隔、反射界面数量和复杂结构识别条件。

例如，中空夹胶结构虽然总厚度处于名义量程内，但夹胶界面和镀膜可能增加识别难度。超厚玻璃、弯曲玻璃、特殊纹理玻璃和高度反射结构也可能需要先通过已知样品验证。量程回答的是“理论范围是否覆盖”，样品验证回答的是“当前结构能否稳定识别”，两者缺一不可。

影响现场测量的主要因素

影响因素	对信号或读数的影响	控制方法
仪器与玻璃倾斜	反射位置变化或信号减弱	保证测量面完整贴合
表面灰尘和水迹	增加散射，影响界面识别	测量前清洁并擦干表面
靠近隔条或密封边部	光路受遮挡或出现附加反射	选择远离边部的代表性区域
镀膜和贴膜	增加或改变反射信号	结合资料并进行多点复测
复杂夹胶结构	中间界面可能无法稳定定量	仅记录可确认的玻璃片数据
单次测量	无法判断偶然操作影响	同点重复并更换点位验证

仪器核查和日常管理

便携式仪器长期在施工现场使用，容易受到碰撞、灰尘、温湿度变化和电池状态影响。使用单位应建立设备台账，记录仪器编号、启用日期、校准或核查状态、维修情况和责任人员。正式检测前可以使用厚度已知、结构清楚的玻璃样品进行功能核查，观察读数和层次识别是否正常。

功能核查不能替代法定或合同要求的计量校准，但能够及时发现仪器跌落、光学窗口污染或显示异常。若核查结果与历史状态有明显差异，应暂停使用，排查原因后再继续现场检测。

从原始信号到质量结论要经过多次判断

仪器屏幕显示的是基于反射信号计算的厚度，不是直接的工程合格结论。检测人员还需要判断测量对象编号是否正确、玻璃结构是否与预期一致、读数是否重复稳定、仪器是否处于有效计量状态，以及工程允许偏差来自哪一份标准或设计文件。

中空玻璃应结合现行产品标准核对，钢化、夹层和安全玻璃还涉及相应安全要求。厚度测量不能代替露点、密封耐久、冲击、碎片状态、传热系数和安全性能试验。林上LS201适合承担现场厚度和结构复核，但涉及产品认证、工程验收、争议仲裁和第三方报告时，仍应按正式标准、抽样规则和规定方法实施。

建立能够复查的原始记录

建议记录每次测量的玻璃编号、测点位置、预期结构、自动识别结果、人工复核结果、重复次数、最终采用值和异常信号说明。对于镀膜、夹胶或贴膜玻璃，还应记录已知的表面状态。原始数据不应只保留最终平均值，异常值和重新测量原因同样需要保存。

理解激光反射原理后，便携式玻璃测厚仪不再只是一个显示数字的工具，而是多层玻璃结构核对流程中的一个数据入口。正确认识反射界面、参数公式和方法边界，才能避免把信号误读为材料层，把厚度数据扩展成安全性能结论，并使测量结果真正服务于抽检、复测和质量追溯。
