超声波测厚仪选型指南：从材料、厚度、曲率到探头怎么选

选一台合适的超声波测厚仪，先要确认被测材料能不能稳定传递超声波，再把被测材料的大致厚度、表面曲率、测量温度、表面有没有涂层这几个条件逐一想清楚。常规钢板用标准双晶探头就能测；小直径管道和曲面零件更适合小尺寸探头；厚件或粗晶材料要考虑低频探头；蒸汽管道、刚加工完的高温零件需要配高温探头；不想打磨涂层又想知道涂层下基体厚度的，可以选带穿透涂层模式的型号；而多层复合材料，要用专门的多层测厚仪才能分别读出每层厚度。

一、选型前先弄清六个条件

1、材料能不能用超声波测量。超声波测厚仪的探头把超声波发射进材料，声波到达材料底面后反射回来，仪器依据往返时间和材料声速算出厚度。因此被测材料必须能传播超声波，检测面还要与底面平行或同轴。内部组织很疏松的材料、多孔材料，以及橡胶、泡沫这类强吸声材料，都不适合用超声波方式测厚。

2、按工件厚度定量程和探头频率。几毫米到几十毫米的钢板、管道、机械零件属于常规厚度，普通双晶探头即可胜任，选型时更多关注操作便携性、探头精度和重复性。薄钢管、薄壁管和小型精密零件则不同：工件太薄时发射脉冲、界面回波和底面回波会互相重叠、难以区分，需要短波长的高频探头把界面回波和底面回波分开识别。厚铸件和粗晶材料正好相反，要求声波穿透力强、在材料内部衰减少一些，应选长波长的低频探头。要提醒的是，仪器标注的量程通常是在特定材料条件下得到的，换成铸铁或其它高衰减材料，实际可测厚度会发生变化，不能只盯着量程数字。

3、看工件曲率，尤其是小直径管道。大直径管道和大曲面材料用普通探头一般没问题，锅炉管、换热器管、小口径不锈钢管这类小直径管道则建议用小探头——探头底面是平的，管道表面是弧形，管径越小越难贴合。

4、按测量温度选探头。常温工件如普通钢板、储罐、管道，常规探头就能满足。蒸汽管道、锅炉、热态钢材必须使用高温探头，否则可能造成探头性能变化、测量误差增大，甚至直接损坏探头。

5、要不要穿透涂层测厚。钢管表面有油漆、防腐涂层时，普通测量会让涂层也参与声波传播，影响结果。不想破坏管道原有表面，可以选择支持穿透涂层模式的超声波测厚仪。

6、工件是单层还是多层结构。普通超声波测厚仪测的是探头到工件底面的传播时间，适合单层材料。由两层、三层不同材料组成的工件，例如多层塑料板、复合板材，或者要同时区分涂层与基材厚度的场合，就需要带多层测量功能的型号。

二、六个典型场景怎么选

1、普通钢板厚度检测

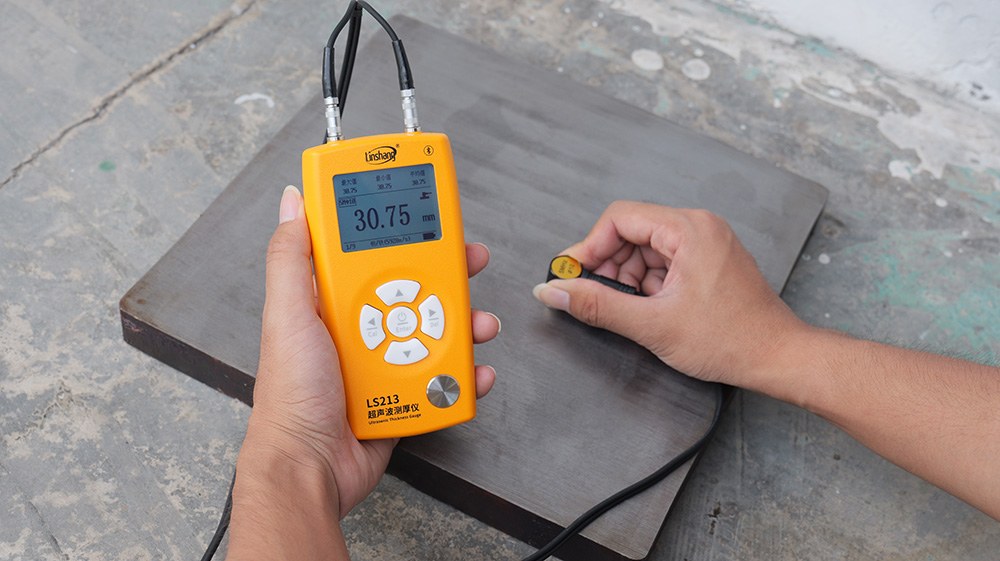

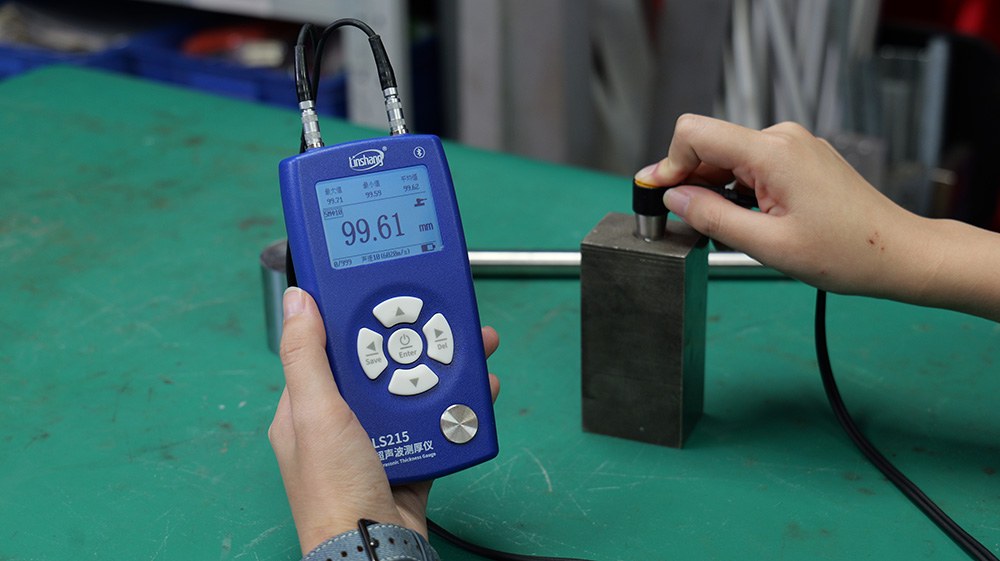

碳钢板、不锈钢板、钢结构板材组织均匀、超声波衰减小、底面回波清晰，属于比较容易测量的材料，普通双晶探头即可。例如林上LS215超声波测厚仪主机搭配5MHZφ10标准探头，测量范围1-320mm（45#钢标准），分辨率0.01mm；对分辨率要求更高时，可以选LS212超声波测厚仪主机，分辨率达到0.001mm。

2、粗晶厚铸件检测

铸铁件、铸钢件等粗晶材料和普通钢板不同，内部晶粒较大，超声波传播时散射和衰减明显，底面回波可能变弱甚至被杂波干扰。这类材料选超声波测厚仪重点看穿透能力，可以考虑林上LS211超声波测厚仪主机搭配2MHZ ZT-12探头，2MHZ低频探头波长更长，对弱回波的识别能力更好。

3、小直径管道检测

小直径管道的难点在于管径小、曲率大，探头容易晃动、回波不稳定，同一点多次测量数据可能相差很大。林上LS212超声波测厚仪分辨率0.001mm，适合小直径管道精密测量；7MHZ PT-06探头直径仅6mm，更容易贴合管道，可测量20mm直径的小钢管。使用LS212这类双晶探头仪器时，建议让探头中心的隔声层垂直于管道轴线，使发射面和接收面尽量处于同一平面。

4、带防腐漆的在役管道

工程允许局部打磨的，去掉油漆、去除防腐层后直接用普通超声波测厚仪检测即可。不允许破坏表面涂层，或者测点多、逐一去涂层太麻烦的，可以选带穿透涂层功能的型号，在保留涂层的状态下直接测量涂层下金属基材厚度。林上LS211、LS212、LS213、LS215超声波测厚仪均支持穿透涂层测量模式。

5、运行中的高温管道罐体

高温材料不能用普通探头。以林上超声波测厚仪探头为例，常规标准探头允许接触温度上限只有60℃，而锅炉等运行中的高温管道罐体表面可达200℃以上，用常规探头不仅数据不准，还可能损坏探头。高温材料建议使用专门的高温探头，例如林上5MHZ GT-12高温探头，允许接触温度达到500℃，能满足大多数高温材料的测量要求。

6、多层复合材料分别测各层厚度

工件由两层或三层不同材料组成、又想知道每一层各多厚时，普通超声波测厚仪无法胜任，需要支持多层测量的型号，例如LS216多层超声波测厚仪。它能识别不同材料界面产生的多个回波，按各层对应的传播时间和声速分别计算每层厚度，还能显示测量波形，直观查看不同位置的回波数据。要注意各层材料之间需要有足够明显的声学界面，两种材料声速接近又紧密贴合时，仪器可能识别不出它们之间的界面。

三、超声波测厚仪选型常见问题

1、是不是所有材料都能测？

不是。超声波测厚仪测量的是超声波良导体材料，材料要能稳定传播超声波并形成清晰的底面回波。泡沫、水泥、木材等多孔材料以及内部组织非常不均匀的材料，超声波无法稳定传播，不建议使用。

2、工件太薄还能用普通超声波测厚仪吗？

不一定，仪器一般都有测量厚度的下限。以双晶探头为例，LS212超声波测厚仪5MHZφ10标准探头测量45#钢的下限是0.8mm。双晶探头内部的发射晶片和接收晶片是分开的，中间有隔声层，材料太薄时底面反射回来的超声波可能落在隔声区域，无法有效进入接收晶片，仪器就得不到稳定的底面回波。单晶探头中间没有隔声层，通常能测更薄一些的材料，但同样有限度——材料非常薄时发射脉冲和底面回波会重叠在一起，仪器无法识别。

3、厚度在仪器量程范围内就一定能测吗？

不一定。仪器标注的量程是在特定材料条件下测得的，例如LS212标准探头的量程0.8~350mm对应的是45#钢试块，换其它材料，可测厚度范围会变化。即使同样测45#钢，曲率、表面状态和温度也会影响结果。

四、快速选型表

工况	主要选型重点	林上产品方向
普通钢板、钢管	常规壁厚，通用双晶探头	LS215主机+5MHZφ10探头
薄板、薄壁件	小盲区、高分辨率	LS212主机+5MHZφ10探头
小直径管道	曲面贴合，小晶片探头	LS212主机+7MHZ PT-06探头
厚件、粗晶材料	穿透能力，较低频探头	LS211主机+ 2MHZ ZT-12探头
带涂层钢管	穿透涂层功能	LS211、LS212、LS213、LS215皆可
高温管道	探头耐高温	LS213主机+5MHZ GT-12探头
多层材料	分别测各层厚度	LS216多层超声波测厚仪

选型时先按工况对照上表确定主机和探头组合，再核对量程与分辨率是否覆盖实际工件即可。
