金属管道剩余壁厚怎么测？测点布置与探头选择方案

用超声波测厚仪测量一根使用多年的金属管道，不同位置测出的数据可能相差很大。这不一定是仪器不稳，而是管道各处的腐蚀程度不同——如果只在大片区域随机测三四个点，很可能正好绕开减薄明显的位置。现场检测一般需要根据管道直径、腐蚀形态、弯头、管内介质流向和历史减薄区域来布置测点。探头选择同样影响检测结果：普通钢制直管优先标准探头，小直径管道用微径探头，铸铁等粗晶材料用粗晶探头，高温管道用高温探头。

一、为什么管道不能只测一个位置？

管道测厚时，探头发射超声波从管道外壁进入金属，在管道内壁形成底面回波返回探头，仪器根据超声波往返传播的时间和材料声速计算管壁厚度。探头放在哪里，测出的就是那个点位的局部壁厚。

而金属管道的腐蚀通常不是均匀发生的。例如输送液体的水平管道，底部可能出现积液、沉积物或局部腐蚀，和管道顶部的剩余厚度可能相差很大；管内液体高速流动时，弯头、三通在介质改变方向的位置容易受到局部冲蚀；局部点蚀比整体减薄更难发现——大面积测量结果可能都比较正常，但个别凹坑位置的壁厚已经明显下降了。

管道剩余壁厚检测要尽量找出整根管道上壁厚明显偏低的位置。即使平均厚度符合标准，只要某一处低于允许的厚度下限，这个位置就可能在管内介质冲刷或压力作用下出现爆裂——其它位置剩余壁厚再多，这根管道也需要维修更换。所以合理的测点布置，是管道壁厚检测避免遗漏腐蚀区域的关键。

二、管道不同位置的测点怎么布置？

1、直管段的测点布置

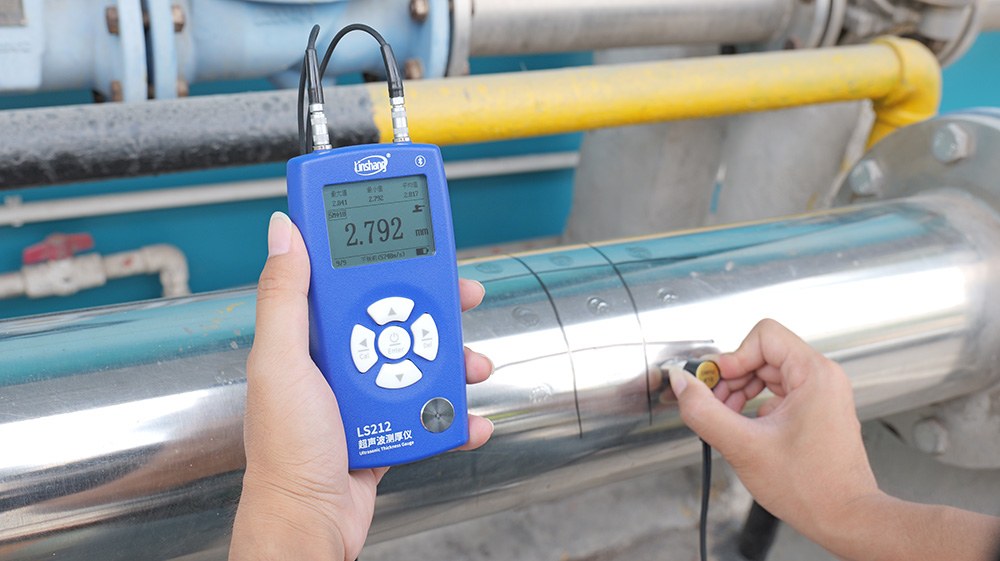

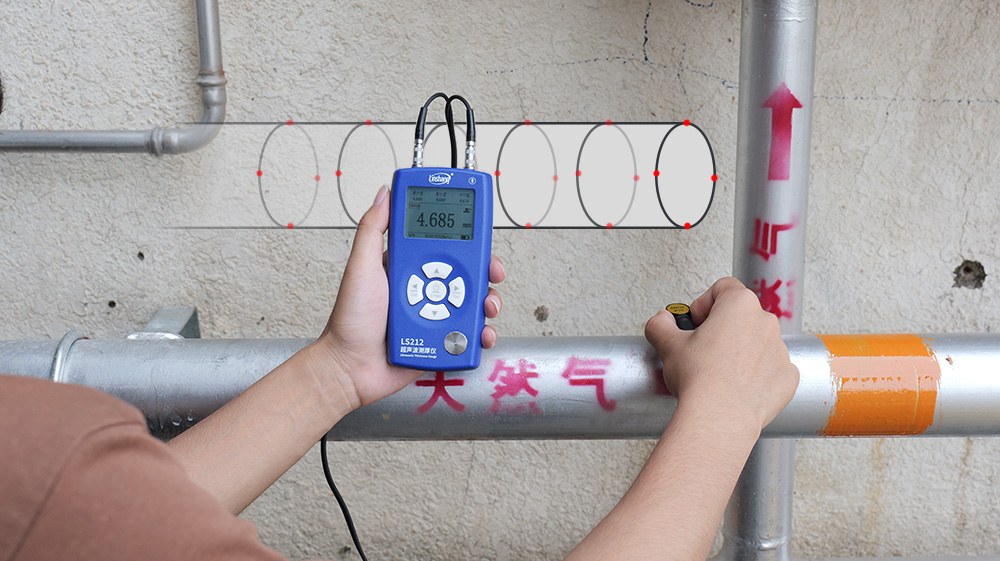

日常现场巡检一般在同一截面沿管道周向选多个位置测量，水平管道重点关注顶部、两侧和底部。常用的是截面四点法：在截面顶部、底部和两边各布置一个测点，然后整根管道按一定距离逐个截面重复四点布置，同时记录测点位置，每次复测尽量保持相同的测点位置。

2、弯头、三通和变径管的测点布置

弯头位置的减薄随介质、流速和工况变化，不一定只发生在固定位置，实际检测需要覆盖多个方向：分别关注弯头外弧、内弧、两侧位置以及弯头前后的直管过渡区域。三通管重点检测主流方向冲击的位置、支管入口附近和流向改变的区域；变径管重点测管径变化区域、大小端过渡位置和湍流明显的区域。一个判断布点的方法是：管道内流体方向变化越明显的位置，越值得增加测点。

3、腐蚀区域的测点布置

发现管道明显腐蚀的区域后，就不能只做稀疏的定点检测了，需要做网格化扫查：先在较大区域快速测量，发现明显低值后缩小测点间距做网格加密测量，再围绕低值位置继续缩小范围，直到确定局部减薄区域的大致壁厚范围。

三、不同管道怎么选超声波测厚探头？

以林上LS212超声波测厚仪为例，它有标准、微径、粗晶、高温四种探头可选，适用的金属管道检测场景各不相同。

1、标准探头

标准探头频率5MHZ，测量区域φ10mm，是一款通用款超声波测厚探头，适合普通钢制金属管道巡检，例如常规碳钢管、不锈钢管、大多数普通直管段或表面比较平整的位置。

2、微径探头

小直径管等曲率较大的位置，较大尺寸的探头底面无法充分贴合管道表面，耦合容易不稳定。微径探头测量区域为φ6mm，更适合测量小直径管道、曲面位置、弯头局部区域和一些小面积点蚀区域等窄小检测部位。

3、粗晶探头

粗晶探头频率只有2 MHZ，穿透力更强，可以测量铸铁等粗晶材料的管道厚度。粗晶材料内部散射和衰减明显，普通探头高频测量容易出现回波弱、数据跳动的问题。

4、高温探头

蒸汽管道、热油管道、化工高温管道等金属管道温度超过60℃时，不适合用林上其它超声波探头测量，可以考虑使用高温探头，其允许接触温度达到500℃，是专门测量高温材料的探头。需要注意温度会影响材料的声速，想得到准确的数据，不建议直接用管道材料常温下的声速测量。如果有已知厚度的同材质金属，并且现场能把它加热到相近温度，可以利用LS212超声波测厚仪的反测声速功能：把同种材料已知厚度的金属块加热到和检测环境差不多的温度，用LS212反测声速得到该温度下的声速，再用这个声速测量高温金属管道的厚度。

四、金属管道现场测量操作流程

以LS212超声波测厚仪测量水平金属直管道的剩余壁厚为例：

在菜单设置界面直接选择材料对应的声速；对精度要求较高时，可以通过已知厚度的同材质工件反测声速。

将管道测量表面清理干净，去掉浮锈、焊渣、油污和松动的氧化皮等。

在管道截面顶部、底部和两侧分别标记四个测点，记为"A1、A2、A3、A4"。

每隔一定距离的截面位置用同样方法标记测点，记为"A5、A6……"，直到测点均匀分布在整根水平金属管上。

在测点位置涂上适量耦合剂，探头垂直稳定按压在接触表面，避免倾斜；同一点建议重复测量两三次，观察数据是否稳定。

测量结束后，对数据低值的位置做网格加密复测：以该位置为中心逐步缩小测点间距进行网格加密测量，得到该检测区域稳定的低值壁厚数据。

把这次测量的各个测点位置记录保留下来，方便下一次检测在同样的位置测量，观察管道壁厚的变化趋势。

五、金属管道壁厚检测常见问题

1、管道测壁厚一定要把油漆全部打掉吗？

不一定。LS212超声波管道测厚仪有穿透涂层测量功能，表面状态较好的涂层可以直接测量涂层下的基材厚度。如果涂层已经起泡脱层，或者表面锈蚀、粗糙导致耦合不稳定，就需要对测点位置局部清理或打磨后再检测。

2、水平管道只测底部就够了吗？

不够。底部通常是水平管道腐蚀检测的重点区域，但腐蚀位置受介质、流态和工况影响，实际检测还是要覆盖管道周向多个位置。

3、一个测点测出特别薄，可以直接判定管道已经严重腐蚀吗？

不建议只凭单次读数判断管道腐蚀，需要先排除操作手法导致测量不稳定的情况。建议先重复测量，并对周围区域进行加密测量，确认低值是否稳定存在。

六、金属管道剩余壁厚快速选型表

管道工况	探头选择	测点建议	林上方案
普通钢制直管	标准探头	轴向多截面 + 周向多点	LS212 + 标准探头
小直径直管	微径探头	轴向多截面 + 周向多点	LS212 + 微径探头
铸铁、粗晶直管	粗晶探头	轴向多截面 + 周向多点	LS212 + 粗晶探头
高温运行直管	高温探头	轴向多截面 + 周向多点	LS212 + 高温探头
弯头	根据管径、材料和温度选择	内外弧 + 两侧 + 多截面	LS212 + 对应探头
三通、变径	根据管径、材料和温度选择	过渡区多点 + 异常加密	LS212 + 对应探头
明显腐蚀或局部低值区域	根据管径、材料和温度选择	围绕低值网格化加密测量	LS212 + 对应探头
