陶瓷超声波测厚仪用于磨损减薄评估：异常读数、复测与趋势判断

陶瓷超声波测厚仪在耐磨设备巡检中的价值，不是简单判断某个测点“厚”或“薄”，而是持续记录陶瓷衬板、陶瓷管和工程陶瓷零件的剩余厚度变化。输送矿粉、煤粉、砂浆、灰渣或其他颗粒介质的设备，磨损往往集中在弯头外弧、物料落点、流向改变区和局部涡流区。只测容易接触的位置，可能避开真正的高磨损区域，得到看似正常但没有代表性的结果。

磨损评估应先建立初始厚度基线

设备投入运行后才开始测厚，通常只能得到当前厚度，无法准确计算实际减薄量。较完整的做法是在陶瓷衬里安装完成并通过验收后，建立初始测点图和基线数据。测点编号应与设备结构、物料方向和陶瓷块位置对应，并保留照片或示意图。

初始数据不宜直接使用陶瓷片标称厚度代替。陶瓷制品存在制造公差，胶粘安装和表面处理也可能影响可测区域。应在固定位置实际测量，并记录当时使用的仪器、探头、声速、耦合剂和表面状态。后续巡检只有尽量复现相同条件，数据才具备趋势比较价值。

耐磨陶瓷常见磨损形态及布点思路

磨损形态	常见位置	测点布置建议
均匀减薄	流态较稳定的直管或平直衬板	沿流向设置固定间距测点并比较平均变化
局部冲蚀	落料点、弯头外弧和高速冲击区	缩小测点间距，重点记录最低值位置
偏磨	管道一侧、偏心流道或安装偏差区域	沿周向设置对称测点，比较不同方向厚度
沟槽磨损	固定颗粒流路或局部突起附近	沿沟槽两侧和中心分别测量，避免探头跨越凹槽
崩边或局部破损	衬片边缘、拼接缝和受冲击区域	超声测厚与外观检查结合，不在缺口上直接取代表值

为什么异常低值不一定等于严重减薄

出现比邻近位置明显偏低的读数时，需要先判断测量条件。陶瓷表面的凹坑、沟槽和颗粒附着物可能使探头倾斜，声程不再垂直于背壁。耦合不足会造成回波丢失，而多层界面或内部裂纹也可能形成较早反射，使仪器把某个界面距离显示为厚度。

异常高值同样不能忽视。声速设置偏高、回波跨周期识别、探头位置变化或把后续界面回波当作背壁，都可能使数值偏大。现场人员不宜根据“低值更危险、高值更安全”的直觉筛选结果，任何与历史趋势、相邻测点或结构尺寸不符的数值都应进入复测。

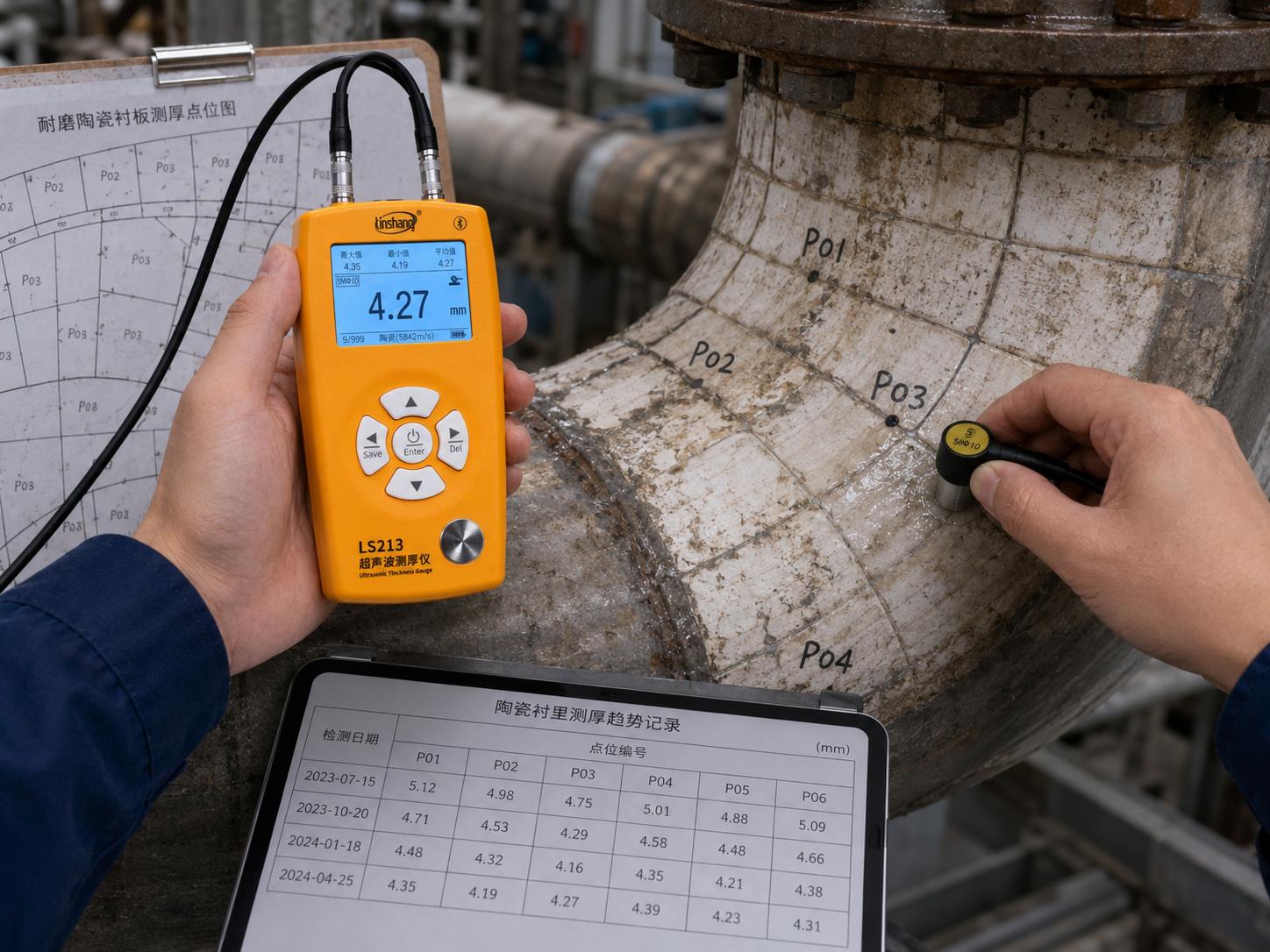

耐磨陶瓷衬板剩余厚度巡检

异常读数的六步复测流程

确认测点位置

检查本次探头是否真正落在历史测点上。设备表面标记可能被粉尘、涂层或检修作业覆盖，位置偏移几厘米就可能进入另一块陶瓷片或不同磨损区域。必要时依据结构尺寸重新定位，并更新测点照片。

清理测量表面

去除浮灰、结块、油污和松散颗粒，使探头能够稳定接触。清理时应避免改变陶瓷表面实际厚度。磨损沟槽较深时，不宜让探头同时跨在沟槽两侧，否则接触面和声束方向难以控制。

重新耦合并改变探头方向

重新添加适量耦合剂，保持探头垂直接触。对陶瓷管和弯曲衬里，可分别沿轴向和周向放置探头，比较两个方向的重复性。若某一方向稳定、另一方向跳变，应记录曲率影响，而不是只保留看起来更合理的数值。

检查声速和样件核查结果

确认当前声速参数是否属于该材质、该批次和相近工艺状态。使用已知厚度样件检查仪器是否仍能返回合理数值。若标准样件正常而现场测点异常，问题更可能来自工件结构或表面；若样件也出现偏差，应先处理仪器、探头或参数问题。

扩大邻近区域测量

在异常点周围增加多个测点，判断是孤立跳变还是连续减薄区域。真正的冲蚀通常具有一定空间分布规律，而单点耦合或局部缺陷造成的异常可能在轻微移动后消失。扩展测量结果应与设备流向、物料冲击方向和历史维修记录对照。

安排其他方法验证

复测仍无法解释时，应将测点标记为待确认，并根据风险采用机械测量、停机内部检查、超声成像、敲击检查或项目规定的其他方法。普通厚度读数不能直接确定裂纹深度、脱粘范围和剩余承载能力。

声速反测为什么适合陶瓷磨损监测

陶瓷材料的实际声速可能与通用材料表不同。使用与设备衬里同批次的留样，先确认其真实厚度，再反测声速，可以降低材料参数造成的系统误差。留样应妥善编号，记录材质、配方、烧结批次和机械测量结果。更换衬里供应批次后，应重新建立对应声速参数。

在现场配置中，林上LS213支持通过已知厚度设置材料声速，可用于建立不同陶瓷批次的内部参数。高灵敏度双晶探头有利于在部分衰减较大的材料中接收回波，但能否稳定测量仍要通过留样和实际工件验证。林上LS213的读数不应脱离声速编号和探头信息单独存档。

如何从厚度数据计算磨损趋势

趋势管理至少需要初始厚度、本次厚度、检测日期和累计运行时间。相同测点在连续周期中的变化，比不同位置之间的单次比较更有意义。企业可以根据自身设备风险和检修制度计算阶段减薄量，但不宜在缺少稳定测点和一致测量条件时简单外推剩余寿命。

物料种类、粒径、流速、运行负荷和检修更换都会改变磨损速度。某一阶段的减薄速率不一定适用于整个服役周期。接近企业预警值的位置应缩短检测间隔，并与外观检查、运行参数和设备风险等级结合。涉及维修或继续运行决策时，还应由相应专业人员依据设备设计和检验要求评估。

APP与PC数据导出如何避免记录失真

林上LS213支持测量数据保存、手机APP连接及PC软件导出，可减少人工抄录产生的错位和小数点错误。使用这些功能时，应把测点编号作为记录核心。仅保存一列厚度数值，后续无法知道每个数值来自哪个设备区域，也无法确认是否为初测值或复测值。

建议为每台设备建立独立记录文件，字段包括设备编号、陶瓷材质、安装日期、测点编号、声速参数、探头类型、初始厚度、本次厚度、复测次数、表面状态和异常说明。林上的数据导出功能更适合承担原始记录收集，趋势图、预警规则和审批结论应由企业质量或设备管理流程完成。

计量状态不能替代现场方法控制

仪器通过校准或计量核查，说明其在规定条件下的示值性能得到确认，但陶瓷现场测量还受到材料声速、粗糙度、曲率、温度、耦合和背壁结构影响。高分辨率显示也不等于每个现场读数都具有同样的不确定度。检测报告应区分仪器分辨率、计量结果和实际工况下的测量重复性。

可依据企业质量体系安排周期校准，并在每次巡检前后使用已知厚度样件进行期间核查。LS213相关公开资料列有JJF 1126计量规范，具体校准范围、测量点和不确定度应查看实际计量报告。涉及标准化检测时，还应核对GB/T 11344—2021、ISO 16809:2025及项目技术文件的现行要求。

哪些结论不能由剩余厚度单独给出

剩余厚度可以反映测点位置的减薄情况，但不能单独说明整块陶瓷是否开裂、衬里是否脱粘、胶层是否失效或设备是否可以继续安全运行。测点数量不足时，也不能把局部数据推断为全部衬里的状态。对高风险设备，应将超声测厚作为巡检信息的一部分，与外观、运行参数、停机检查和其他无损检测结果共同分析。

可靠的陶瓷磨损管理，依赖固定测点、统一声速、稳定操作、异常复测和连续历史数据。把每次厚度检测当作孤立任务，只能得到一组数字；把测点图、仪器状态、复测记录和检修结果长期关联，才能识别真正的减薄趋势，并为维护计划提供可追溯依据。
