高温在线测厚读数为什么会漂？温度声速、耦合和异常复测方法

高温设备测厚时，现场人员经常遇到这样的情况：探头刚接触管壁时显示一个数值，停留几秒后读数逐渐变化；同一测点重新测量，结果又出现偏差；冷态检修数据与热态巡检数据相比，差值看起来像是突然减薄。高温超声波测厚仪并不是简单把常温探头做得更耐热，温度会同时影响材料声速、探头内部传播时间、耦合剂状态和超声衰减。

理解这些因素，比反复按压探头更有用。异常读数处理的重点，是判断变化来自真实壁厚、测点位置，还是来自测量条件。

厚度值是传播时间与声速共同计算的结果

脉冲回波法将超声波从工件表面送入材料，声波在背壁反射后回到探头。仪器记录往返传播时间，再按设定声速换算厚度。传播时间相同而声速设置不同，最终厚度必然不同；实际材料声速随温度变化，使用室温声速测量高温工件，就可能形成系统偏差。

仪器内置的碳钢、不锈钢、铝等材料声速，可以帮助操作人员快速找到初始设置，但同一材料类别内部仍可能存在牌号、组织和热处理差异。对于需要进行长期趋势分析的设备，建议使用材质相同、厚度已知的对比件建立声速，并记录对比件温度。没有同温对比条件时，应把声速来源和修正方法写入报告。

探头加热后，零点状态也可能变化

高温探头通常通过延迟层或隔热结构保护内部换能元件。探头与高温表面接触后，延迟层自身温度上升，声波通过延迟层的时间也会改变。如果连续测量而没有冷却或重新核查，零点变化可能叠加到厚度结果中。

因此，高温作业不能只在开始前调校一次。测点较多或温度较高时，应在检测过程中分阶段进行标准块核查；完成一组测量后再次核查。发现标准块读数发生明显变化，应暂停测量，让探头冷却并重新调校，再评估此前数据是否需要复测。

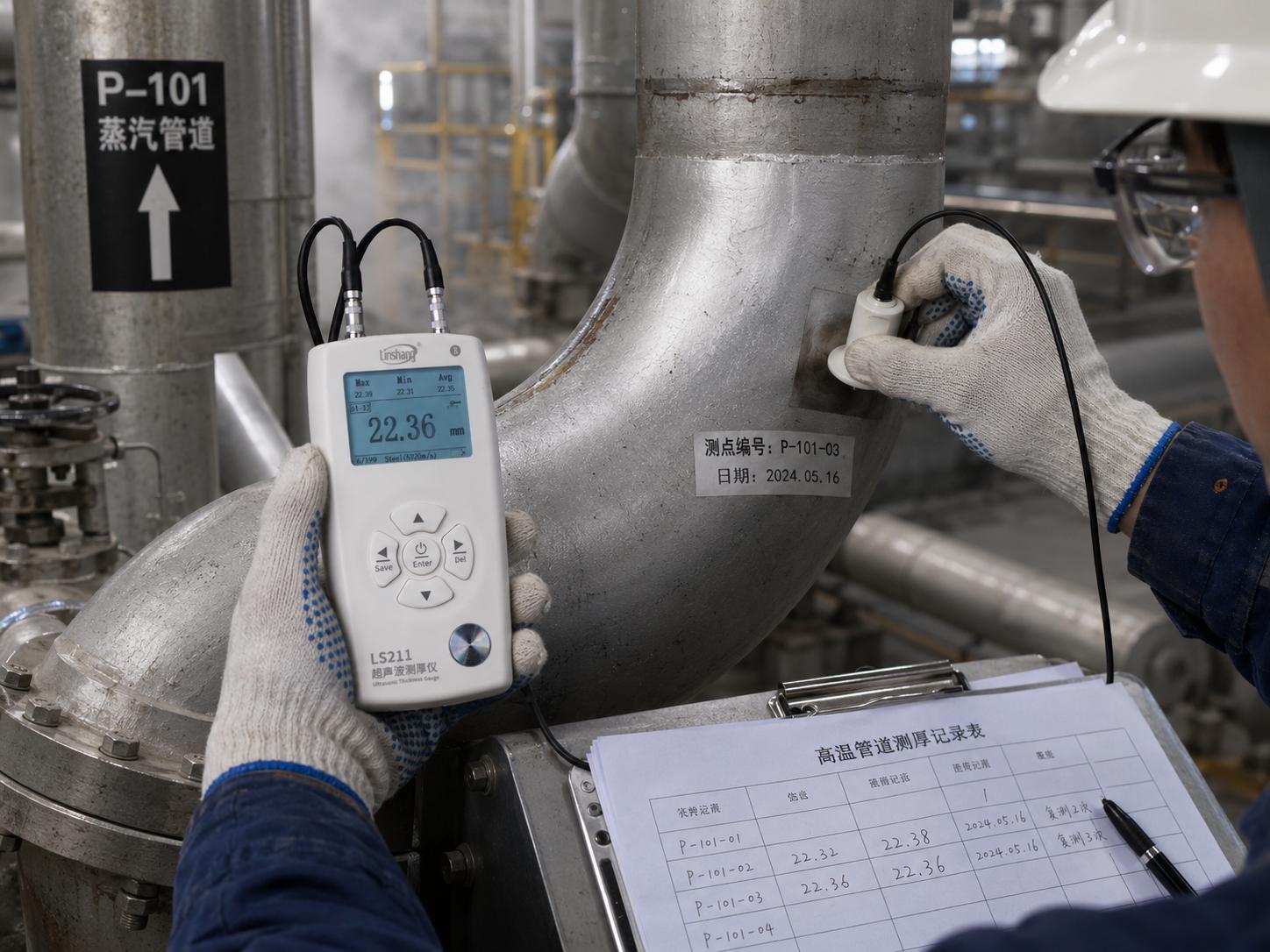

高温测厚探头冷却与调校

耦合剂在高温表面会快速改变状态

超声波难以直接跨越探头与金属之间的空气间隙，接触式测厚需要耦合剂传递声能。常温耦合剂遇到高温表面后，可能迅速挥发、起泡、变稀或干结。此时屏幕上的耦合标志可能间歇出现，读数也会跳动。

高温耦合剂应覆盖工件实际温度，并按照产品安全说明使用。操作时可在探头端面施加适量耦合剂，迅速垂直压向测点，读数稳定后立即移开。不要在热表面长时间扭动或研磨探头，这种动作既可能加快探头磨损，也会把已干结的耦合剂压成不均匀隔层。

每次测量后检查探头端面，及时清理残留物。若同一批测点越测越不稳定，除了检查探头温度，也应检查耦合剂是否已经在端面形成硬化层。

表面氧化皮和背壁腐蚀会造成不同问题

外表面松动氧化皮会使探头无法稳定接触，表现为耦合困难、读数闪动或完全无读数。局部清理应去除浮层和结焦物，但不能为了获得平整表面而无控制地磨掉金属。表面处理前后要保持测点位置一致，并记录是否打磨。

背壁点蚀、沟槽和粗糙腐蚀则可能让回波形态复杂。数字测厚仪显示的数值来自探头声束覆盖范围内可识别的回波，并不保证每次都击中几何意义上的最低点。发现局部低值时，应在周围建立小网格扩展，逐步寻找减薄区域，而不是只在原点重复几十次后取平均值。

读数表现	优先排查因素	复测动作
数值持续缓慢变化	探头升温、延迟层零点变化	移开冷却，核查标准块后重新测量
数值快速跳动	耦合剂失效、表面氧化皮、探头悬空	清理端面和测点，补充适温耦合剂
始终显示异常高值	声速设置、回波选择、表面覆盖层影响	核对材料及模式，使用已知厚度件验证
出现孤立异常低值	点蚀、背壁粗糙、耦合不良或测点偏移	原点复测并向轴向、周向扩展测点
冷态与热态差异明显	声速温度差、探头类型和位置不一致	统一条件后复核，不直接计算腐蚀速率

曲面管道还要控制探头方向

双晶探头内部具有发射和接收区域，曲面测量时探头方向会影响声束在管壁中的传播。探头分割面应按说明与管道轴线保持规定方向，端面需要完整落在测点上。小直径管道若曲率超过探头适用条件，即使屏幕出现数字，也不代表读数已经可靠。

同一截面应保持统一的钟点位置标记。弯头测量还需区分内弧、外弧和侧面。人员更换后，如果探头方向和测点定位方式发生变化，年度数据可能产生额外离散。

林上LS211高温测量时怎样减少条件差异

林上LS211搭配高温探头时，高温探头针对45号钢的测量范围为3—200mm，接触温度为-10～500℃。在该配置下，操作人员可通过已知材料、已知厚度反测或手动输入三种方式设置声速。对于长期管理的锅炉管和工艺管道，更建议企业使用固定的同材质对比件和统一声速程序。

LS211统计模式可以显示一组数据的最大值、最小值和平均值。林上这一功能适合观察同一区域的离散情况，但处理异常低值时应先保留原始值，再完成原点和邻近点复测，不能直接用平均值覆盖异常。QC模式则可用于预设范围提示，限值应由外部技术文件确定。

林上LS211支持数据存储和配套导出。建立分组时，可按“设备编号—测厚位置—检测日期”命名，并在人工记录中增加温度、声速、探头冷却状态和表面处理信息。这样才能区分真实壁厚变化与检测条件变化。

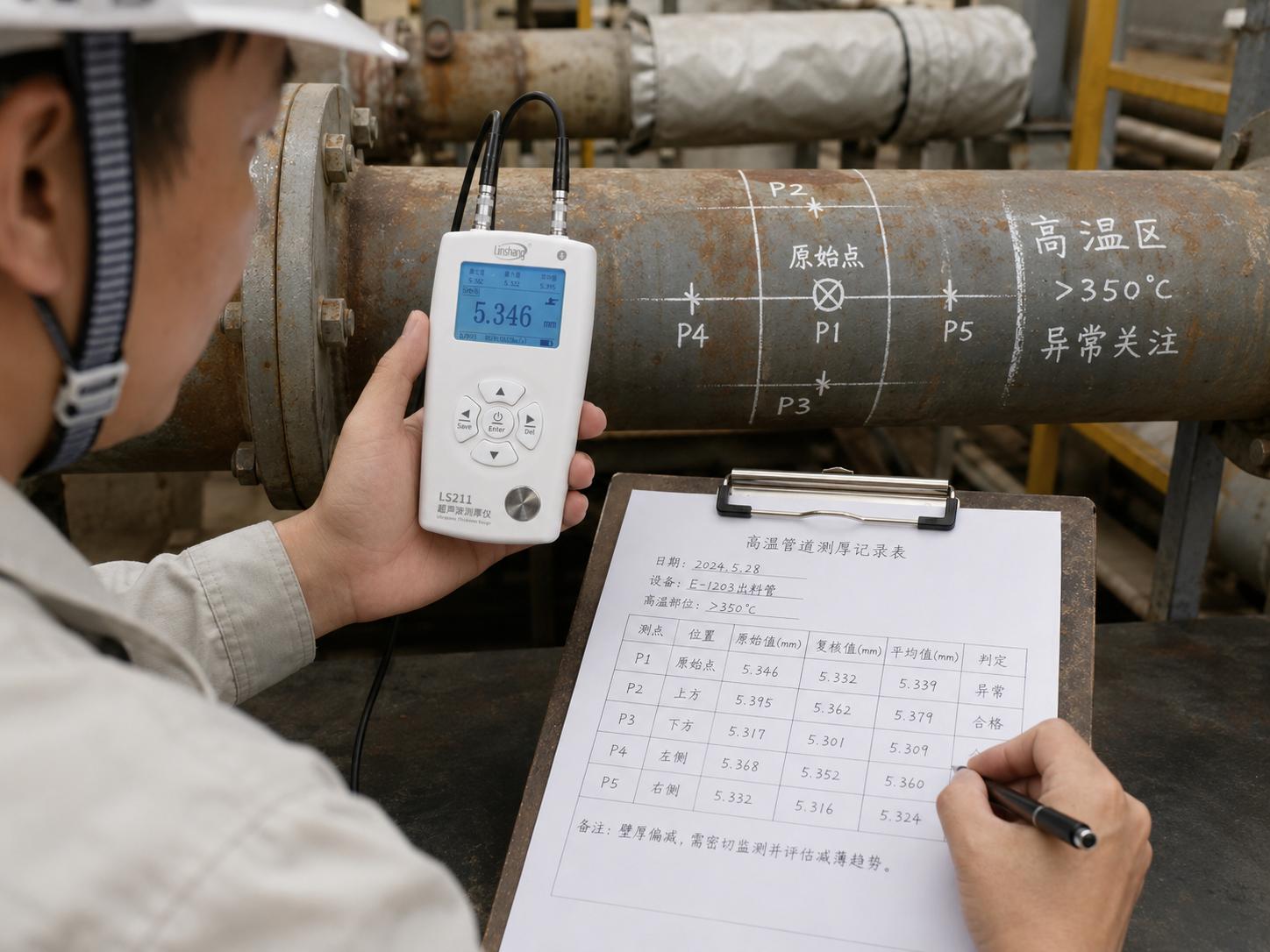

高温壁厚异常数据复测流程

建议建立四级异常复测规则

第一级是原点条件复核：检查声速、温度、耦合、探头方向和表面状态。第二级是原点重复测量：探头冷却并重新核查后，在同一标记位置复测。第三级是邻近区域扩展：沿轴向和周向增加测点，判断低值是否连续。第四级是方法升级：当回波不稳定、腐蚀形貌复杂或结果涉及重要安全判断时，结合具有波形显示能力的超声设备、扫描方法或其他无损检测手段。

高温超声波测厚仪适合现场快速获得剩余壁厚数据，但可靠数据来自受控的测量条件，而不是来自一次稳定显示。温度声速、探头升温、耦合剂、表面状态、曲率和测点复现都被纳入记录后，热态与冷态数据才有条件进行合理比较。
