超声波测厚波形怎么看：声速、耦合与界面回波的判断方法

现场使用数字超声波测厚仪时，最容易被忽略的是屏幕数字背后的回波质量。两个读数都显示到微米或百分之一毫米，并不代表它们具有相同可信度。一个可能来自稳定的底面回波，另一个可能来自涂层界面、多次反射或短暂失耦。具备波形显示功能后，操作人员能够看到信号变化，但前提是理解不同回波为什么出现。

超声测厚依据声波在材料中的传播时间计算厚度。仪器需要知道材料声速，并识别声波从目标界面返回的时间。当声速设置不准确、界面选择错误或耦合状态波动时，即使电子计时没有问题，最终厚度仍会偏离实际值。

声速设置为什么会直接改变厚度结果

同一传播时间乘以不同声速，会得到不同厚度。内置材料列表可以快速调用常用参考声速，但实际工件可能因材料牌号、合金成分、温度、热处理状态、组织和加工方向出现差异。对于精细测量，仅选择“钢”“铝”或“塑料”并不足以覆盖所有情况。

较可靠的方法是准备与工件同材质、同工艺且厚度已知的参考样件，通过已知厚度反校声速。如果只能手动输入声速，应记录数值来源，并在检测前后使用参考件核查。对多层结构，每一层材料的声速可能不同，不能用基材声速计算全部层次。

始波、界面回波和底面回波分别代表什么

探头发射脉冲后，屏幕前部通常会出现与激励和探头结构有关的信号。声波进入工件后，在声阻抗发生变化的界面产生反射。涂层与基材的界面可形成一组回波，基材背面还会形成底面回波。若材料内部存在多层结构，屏幕上可能出现多组界面信号。

林上LS216能够显示实时测量波形，并通过可移动光标辅助观察回波位置。对于结构已知的样品，操作人员可以结合预估厚度和量程判断仪器当前选择的是哪一组回波。若结构未知，仅凭波峰数量推断层数并不可靠，还应结合工艺资料、参考样品和其他检测方法。

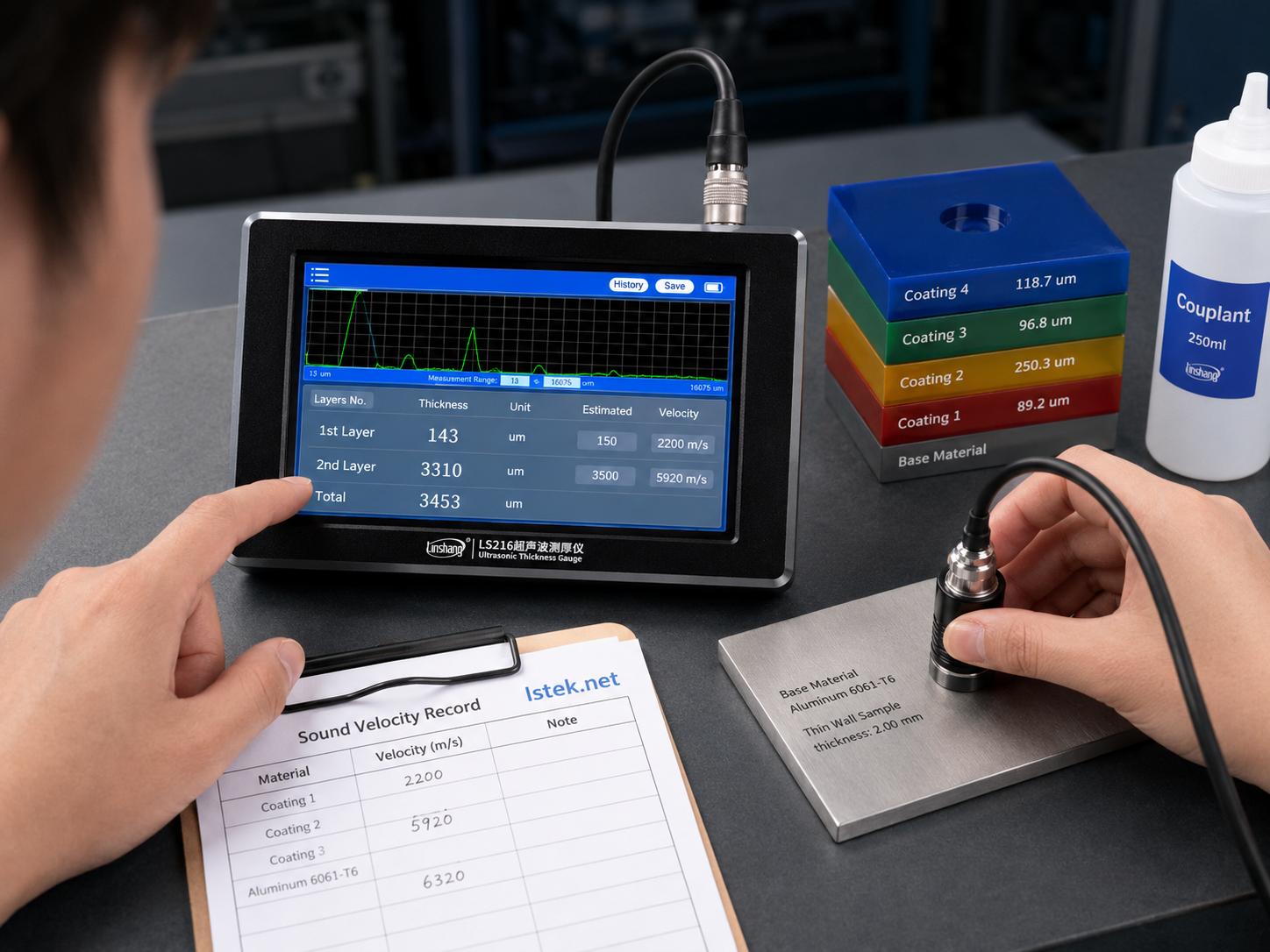

超声测厚回波波形观察

为什么读数会持续跳动

现象	可能原因	排查方向
读数偶尔突然变小	失耦、光标锁定杂波或边缘效应	重新耦合并观察波形是否同步变化
同一点重复性差	探头摇摆、粗糙表面、耦合层不均	固定方向和压力，处理表面后复测
所有读数按比例偏高或偏低	材料声速设置错误	用已知厚度样件重新确定声速
多层结果层序混乱	预估厚度不当或界面回波重叠	调整量程并逐层验证回波
厚区正常、薄区无法识别	探头频率或盲区不匹配	更换适合薄层分辨的探头
薄区正常、厚区信号衰减	频率过高或材料衰减较大	评估低频探头及增益设置

读数跳动并不一定表示工件厚度正在快速变化。探头在曲面上轻微摆动，就可能改变入射方向和回波路径；耦合剂过少会造成声能传入不足，过厚且不稳定也可能使始波附近信号发生变化。检测人员应观察数字变化是否与波形变化同步。

高频和低频探头如何影响波形

高频探头通常能够提供更好的薄层分辨能力，但在声衰减较强的材料中，底面回波可能减弱。低频探头的传播特性不同，在部分厚覆层或衰减材料中更容易获得回波，但相邻薄层信号可能靠得更近。

LS216提供15MHz和2.5MHz探头选择。林上在公开资料中分别给出了两类探头的测区、量程和应用对象。实际工作中不应把频率理解为越高越准确，而应看目标层厚、材料衰减和界面间隔是否与探头匹配。

预估厚度和量程设置有什么作用

在多回波环境中，如果仪器搜索整个时间范围，可能识别到非目标回波。设置合理的量程上下限和预估厚度，可以把搜索区域限制在目标界面附近，减少误识别。预估值应来自图纸、机械测量、工艺设计或可靠的历史数据，而不能为了让屏幕显示预期结果随意调整。

林上LS216支持量程与预估厚度设置，适合在已知结构的涂层或薄层工件上缩小识别范围。设置完成后仍应通过多个位置重复测量，观察波形形态是否一致。如果只有某一点符合预估值，其他位置波形明显不同，应重新检查结构和参数。

连续测量模式中的波形判断

连续测量适合扫描局部厚度变化，但探头移动会让耦合和入射方向不断变化。扫描速度过快时，仪器可能来不及稳定识别回波；经过边缘、凹坑或焊缝附近时，波形也可能突然改变。因此，连续模式更适合作为定位工具。

发现异常最小值后，应停止移动，在对应位置重新放置探头，等待波形和读数稳定，再进行多次测量。若低值可以重复，还应向周边扩展测点，确认异常区域范围。直接把扫描过程中的瞬时最小值写入检验结论，会放大偶然失耦带来的风险。

1μm分辨率应该怎样理解

林上LS216标称分辨率为1μm，说明显示系统能够以相应步进呈现厚度变化。但测量不确定度还会受到探头、声速、标准样件、温度、表面、回波算法和操作重复性的共同影响。显示三位小数不代表真实厚度必然准确到最后一位。

企业进行量值管理时，应通过校准证书、参考样件、重复性试验和期间核查了解实际能力。对于接近工艺上下限的样品，还应考虑测量不确定度和复测规则，避免按单个临界值直接判定。

建立波形与数据共同留档的习惯

只保存最终厚度，后续很难判断当时选择了哪一组回波。对于多层结构、异常低值和工艺争议样品，建议同时记录探头、声速、量程、预估厚度、测点位置和波形特征。设备能够导出数据时，还应保存原始文件，避免只保留人工整理后的表格。

超声波测厚波形的价值，是帮助检测人员解释数字如何产生。正确的技术路径应当是先理解材料结构，再设置声速和量程，通过波形确认目标界面，最后用重复测量和参考样件验证。波形显示可以减少盲目读数，但不能取代标准程序、计量溯源和专业判断。

方法方向可参考GB/T 11344—2021、GB/T 37361—2019及相关计量技术文件，具体测试条件和适用条款应以现行正式文本为准。
