中空玻璃测厚仪的激光反射原理、误差来源与复测管理

中空玻璃测厚仪的读数来自多个光学界面，而不是像卡尺一样直接夹住玻璃两面。理解这一点，才能解释为什么同一块玻璃在不同位置可能出现读数差异，也能判断自动显示结果是否符合实际结构。对于已经安装的门窗和幕墙，单侧光学测量可以避免拆卸，但测量条件和信号判读仍然会影响结果。

中空玻璃可能由普通玻璃、钢化玻璃、夹层玻璃、镀膜玻璃或Low-E玻璃组成，并形成单腔或多腔结构。每增加一个玻璃表面、胶片界面或强反射膜层，仪器接收到的光学信息就可能更复杂。因此，现场测量既要关注仪器参数，也要建立异常复测和数据审核规则。

激光反射为什么能测出分层厚度

当光线照射到玻璃表面时，一部分光会在空气与玻璃的交界处反射，另一部分进入玻璃并在下一个界面再次反射。仪器通过接收不同界面的返回信号，识别各反射位置之间的关系，再换算出玻璃层或空气层的厚度。

双玻单腔结构中，主要需要识别两片玻璃的前后表面及中间腔体。三玻两腔结构的界面数量更多。夹层玻璃内部还存在玻璃与胶片之间的界面，镀膜层可能增强或改变某个反射信号。仪器算法可以处理常见结构，但操作人员仍需判断显示出的层数和顺序是否符合实际。

数码显示不等于消除所有误差

数码显示可以减少刻度尺估读和人工换算，但它不能消除被测对象、操作方法和计量状态造成的误差。标称精度描述的是规定条件下的仪器性能，现场读数还会叠加表面污染、仪器姿态、玻璃结构和环境条件等影响。

如果质量要求接近仪器的允许误差范围，只依赖一个显示数值并不稳妥。应当增加测量次数，观察重复性，并根据校准证书了解仪器在相应量程附近的实际示值误差。企业内控限值与仪器测量能力之间应保留合理判断空间。

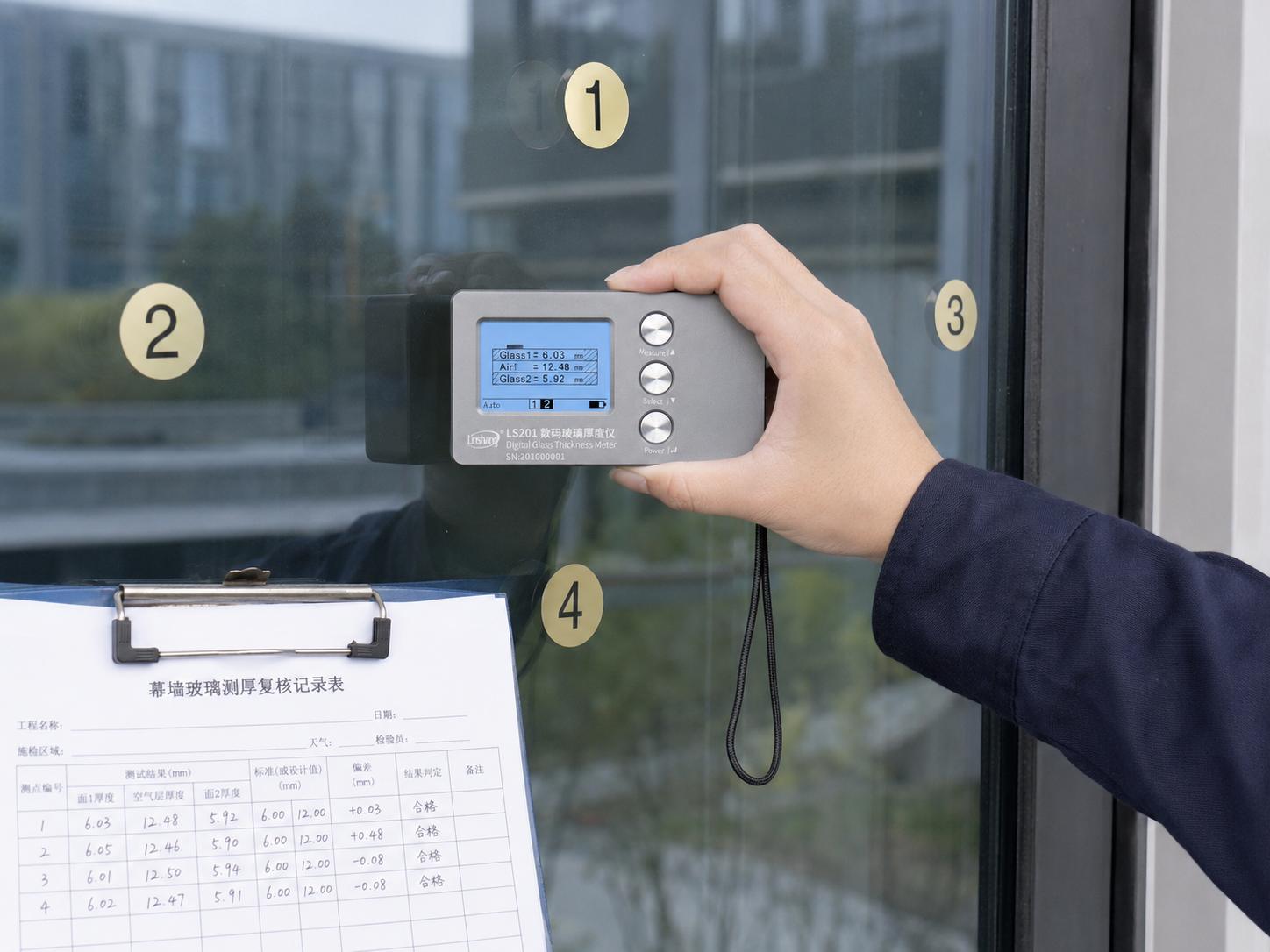

中空玻璃厚度复测与记录

常见误差来源及处理方法

误差来源	可能表现	处理方法
灰尘、水迹或指纹	反射信号不稳定、层数识别变化	清洁表面后在同一点复测
仪器倾斜或晃动	重复读数差异较大	保持稳定位置并等待显示稳定
贴膜或保护膜	出现额外反射界面	确认膜层状态，避开未知区域
夹层或多腔结构	自动模式遗漏或混淆界面	结合结构图进行人工复核
镀膜强反射	部分信号过强或相邻信号难分辨	更换测量面或测点进行比较
光学部件损伤	已知样品也出现持续异常	停止使用并进行检修或校准

表面状态是最容易控制、也最容易被忽略的因素。工程现场的玻璃可能带有施工灰尘、水泥浆点、清洁剂残留或保护膜。测量人员若没有记录表面状态，后续看到异常数据时很难判断是产品结构问题还是测量条件问题。

测量位置同样需要统一。靠近边缘密封区域、玻璃局部弯曲处或有丝印的位置，不适合作为主要数据点。可以在企业作业指导书中规定距边部的基本原则、测点数量和复测位置，但具体要求应结合玻璃尺寸、框体遮挡和内部检验规程确定。

标称精度怎样进入结果判断

以标称精度±（0.1毫米加1%读数）为例，误差包含固定部分和比例部分。测量较厚结构时，比例项不能忽略。质量人员应根据实际读数计算对应的标称误差范围，并结合校准结果判断仪器是否适合某项公差要求。

分辨率、精度和重复性是不同概念。显示到较小数位，只说明仪器能够显示更细的变化，并不意味着实际误差等于最后一位。重复性反映在相同条件下多次测量的稳定程度，精度则涉及读数与参考值之间的接近程度。企业制定检验规则时，不宜把三者混为一谈。

适合复杂现场的配置思路

对已安装玻璃、门窗成品和幕墙结构进行单侧复核时，可以将林上LS201纳入测量方案。该型号采用光学反射原理和数码显示，能够获得玻璃层与空气层厚度，公开量程为玻璃厚度70毫米、空气夹层45毫米，适合多种无法使用卡尺夹持两侧的场景。

LS201是否适合某种特殊结构，应通过实际样品验证。总厚度在量程内，不代表所有反射界面都能在任意条件下自动稳定识别。夹层、镀膜、多腔或特殊玻璃可先使用已知结构样品建立判读经验，再确定自动模式、人工模式和复测规则。

林上相关设备可按计量制度送有资质的机构校准或检测。企业收到证书后，应关注使用的参考标准、校准点、示值误差、测量不确定度和环境条件。证书只能说明仪器在校准条件下的状态，不能代替日常核查，也不能自动覆盖跌落、碰撞或光学窗口损坏后的性能变化。

复测管理应设置触发条件

并非所有数据都需要无限重复，但应明确哪些情况必须复测。例如，同一点连续读数差异明显；显示层数与图纸不一致；测量值接近允许偏差边界；同批次不同产品出现集中偏移；仪器受到碰撞；更换操作人员后结果发生明显变化。触发这些条件时，应暂停直接判定并进入复核流程。

复测可以分为三个层次。第一层是在原位置重新测量，排除手部动作和短时波动；第二层是更换测点或测量面，排除局部污染和反射条件影响；第三层是使用已知样品、另一台受控仪器或其他测量方法进行交叉确认。若结果仍不一致，应记录测量受限，而不是人为选择一个更接近期望值的数据。

抽样和数据审核不能只看平均值

批次抽检时，平均值可能掩盖个别错片或错配。中空玻璃结构复核更适合先判断每一块样品的层数和组合是否正确，再分析同规格产品的厚度分布。若出现一块产品结构异常，应根据生产批次、配片时间和物料流向扩大核查范围。

数据审核还应关注逻辑关系。例如，各层厚度合计是否与整体结构大致匹配；同一订单的玻璃组合是否保持一致；异常值是否集中在某个班次、某条生产线或某种材料。通过这些关联，可以把测量数据转化为工艺排查线索。

与现行标准和其他检测项目的关系

GB/T 11944-2025《中空玻璃》已于2026年7月1日实施并替代旧版标准。企业应检查作业指导书、检验报告模板和供应商协议中引用的版本是否已经更新。厚度测量所采用的方法、测点和判定依据，应与现行标准、合同文件及企业检验规定相协调。

中空玻璃测厚仪不能检测露点、气体浓度、密封耐久性、外观缺陷或传热性能，也不能直接确认玻璃的钢化状态。林上LS201这类仪器更适合结构核查、生产巡检和安装后复测。涉及完整产品合格判定时，还需要覆盖相应标准要求的其他项目。

建立可追溯的仪器和数据档案

仪器档案应包括设备编号、规格型号、购置时间、校准证书、期间核查记录、维修记录和异常事件。测量记录应包括工程或订单编号、玻璃位置、预期结构、实测各层厚度、测量点、环境与表面状态、操作人员和审核人员。

使用林上设备进行长期巡检时，可选择若干结构稳定、厚度已知的样品作为核查对象，定期观察读数变化。核查样品不能替代正式校准，但可以较早发现仪器状态漂移、光学窗口污染或操作方式变化。数据、照片和处理结论应按照项目或批次归档，便于后续质量追溯。

原理与管理需要同时落实

理解激光反射原理，可以帮助操作人员识别复杂界面和异常信号；建立复测、校准和审核制度，则可以防止单次读数被过度使用。两者缺一不可。

现场测量结果应被视为质量信息的一部分，而不是脱离图纸、标准和工艺记录的独立结论。通过统一测点、明确复测触发条件、保留计量证书和完整记录，中空玻璃厚度数据才能真正服务于生产控制、工程复核和问题追溯。
