激光玻璃测厚仪读数原理与现场误差控制方法

激光玻璃测厚仪能够从玻璃单侧得到厚度信息，核心原因不是激光直接“穿透后测距”，而是玻璃不同光学界面会产生反射。单片玻璃有前后两个主要表面，中空玻璃包含更多玻璃与空气界面，多层结构会形成多组反射线。仪器把这些界面的位置映射到刻度区域，检测人员根据反射线之间的距离计算厚度。

理解这一原理，有助于解释现场常见的几个问题：为什么多层玻璃会出现多条线，为什么镀膜玻璃的线条可能更亮，为什么仪器没有贴合时读数会变化，以及为什么强光下明明有激光却不容易看清。现场误差控制不能只依靠重复测量，还要从反射界面、观察角度和样品结构入手。

玻璃界面为什么会形成反射线

当光线从空气进入玻璃，或从玻璃进入空气时，一部分光发生反射，另一部分继续传播。单片玻璃的外表面和内表面会形成两个主要反射位置，两者之间的刻度差与玻璃厚度相关。双玻一腔结构包含两片玻璃和一个空气层，因此会出现更多与界面对应的反射信息。

对刻度式仪器而言，检测人员不是直接读取一个自动计算的数字，而是先找出各条主要反射线，再进行差值计算。这种方式结构简单，但要求人员理解玻璃层次。若把第一片玻璃的内表面误认为第二片玻璃的外表面，空气层和玻璃片厚度都会计算错误。

反射线的亮度和清晰度还会受折射率差异、镀膜、表面状态、环境光以及观察方向影响。某些镀膜面可能形成较强反射，夹层材料可能产生附加界面，表面保护膜也可能让线条数量发生变化。因此，反射线数量不能脱离玻璃结构资料单独解释。

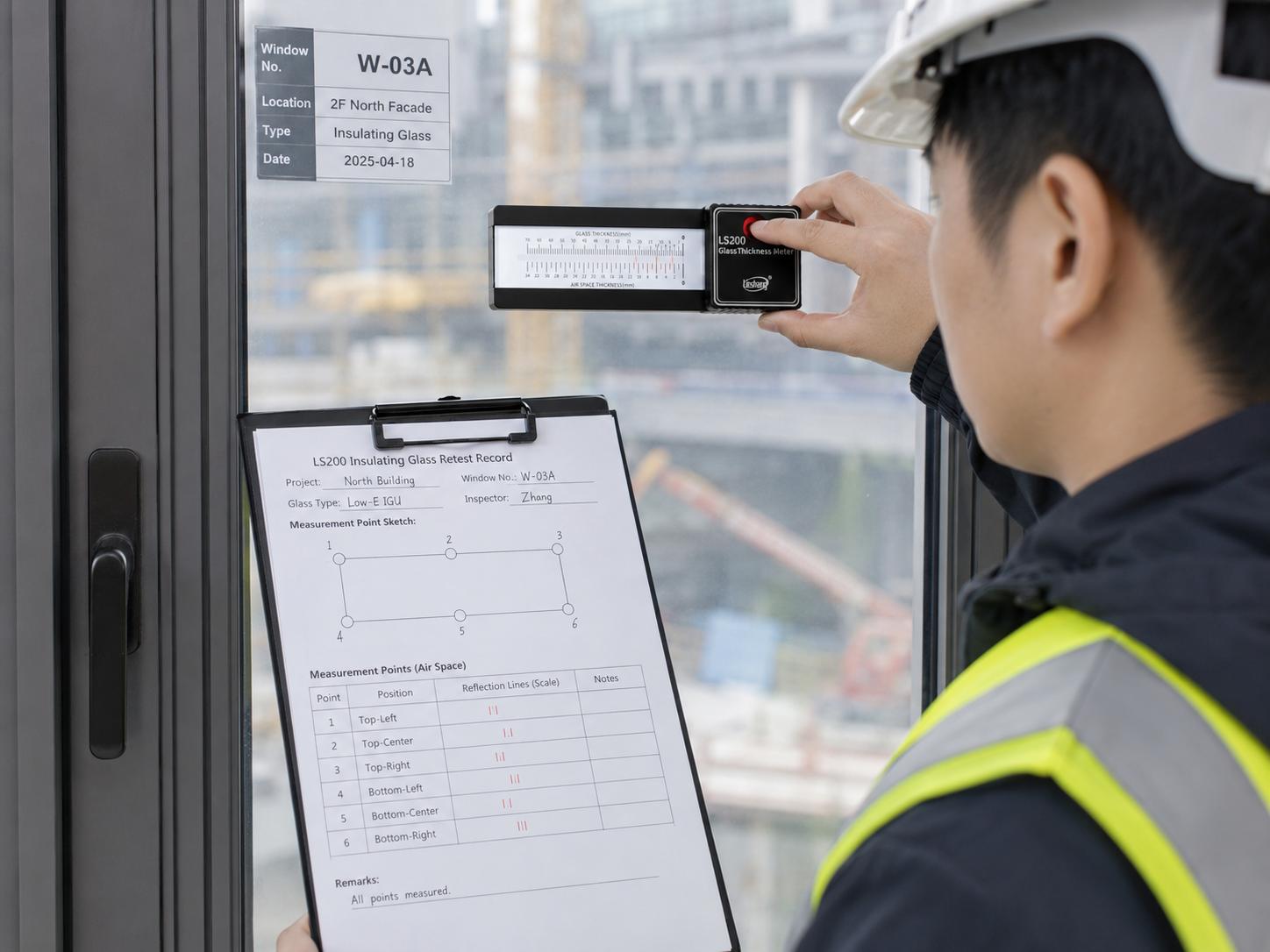

多层玻璃激光反射线读数原理

刻度差值怎样对应玻璃和空气层

测量单片玻璃时，通常需要识别距离观察面最近的两个主要玻璃表面反射位置，两者的差值对应玻璃片厚度。测量双玻一腔中空玻璃时，可以按照光线传播方向依次记录第一片玻璃外表面、第一片玻璃内表面、第二片玻璃内表面和第二片玻璃外表面等主要位置，再分别计算玻璃片和空气层。

实际读数时，建议先把所有主要位置写在记录表上，再计算差值。不要边观察边凭记忆进行多次减法，因为多层结构反射线较多，容易发生位置调换。对于三玻两腔结构，可以为每条主要反射线编号，并在记录旁标注其预期界面。

刻度读数通常需要估读，观察方向变化会产生视差。同一操作者应保持眼睛、刻度和反射线的相对位置稳定。多人共同检测时，可以使用同一块代表性样品进行读数比对，确认对界面顺序和估读规则的理解一致。

现场误差主要来自哪些因素

误差因素	对读数的影响	控制措施
仪器未贴合玻璃	反射线位置或清晰度发生变化	清洁接触面，保持仪器稳定贴靠
观察方向变化	产生刻度视差	固定眼睛位置和观察角度
环境光过强	反射线与背景对比度降低	遮挡直射光或调整观察方向
玻璃表面有污渍	出现散射、模糊或附加光斑	测量前清洁并等待表面干燥
测点靠近边缘	受型材、密封胶和内部间隔结构干扰	选择中部或结构稳定区域
镀膜或夹层界面	增加或增强部分反射线	结合结构资料和多点复测识别
反射线过密	相邻界面难以区分	更换测点、调整角度或采用其他方法
仪器状态异常	重复性下降或光线不稳定	检查电源、外观和计量状态

强光环境下为什么需要调整角度

室外幕墙检测经常处于日照环境。太阳光、天空反射和周围建筑反光会提高背景亮度，使激光反射线不容易分辨。此时并不是玻璃没有产生反射，而是人眼看到的对比度不足。检测人员可以改变站位，利用身体或遮光板减少直射光，同时调整观察方向。

调整角度时要区分“改变观察条件”和“让仪器失去贴合”。仪器测量面仍应稳定接触玻璃，只改变观察方向或在允许范围内调整姿态。角度变化后，应重新识别全部反射线，不应只跟踪其中一条线进行估算。

LS200的读数特点和适用边界

林上LS200采用激光反射原理和刻度尺读数方式，可从玻璃单侧测量玻璃及空气夹层。公开标称精度为±0.5mm，玻璃厚度量程为70mm，空气夹层量程为34mm。它适合对幕墙、门窗、中空玻璃和部分玻璃制品进行现场结构厚度核查。

LS200没有把反射线识别完全交给自动算法，操作者仍需判断界面并计算差值。这一特点使测量过程直观，也意味着培训和复测非常重要。林上产品页面提示，强光环境下可倾斜约45°读数；实际操作中应根据现场反射线可见度调整，而不是只追求固定角度。

当玻璃结构复杂、反射线密集、允许偏差较小或需要快速处理大量数据时，应评估刻度式读数是否满足任务。LS200适合的核心场景是便携式单侧核查和现场快速复核，不应把其±0.5mm标称精度解释为所有工况下都能获得完全相同的结果。

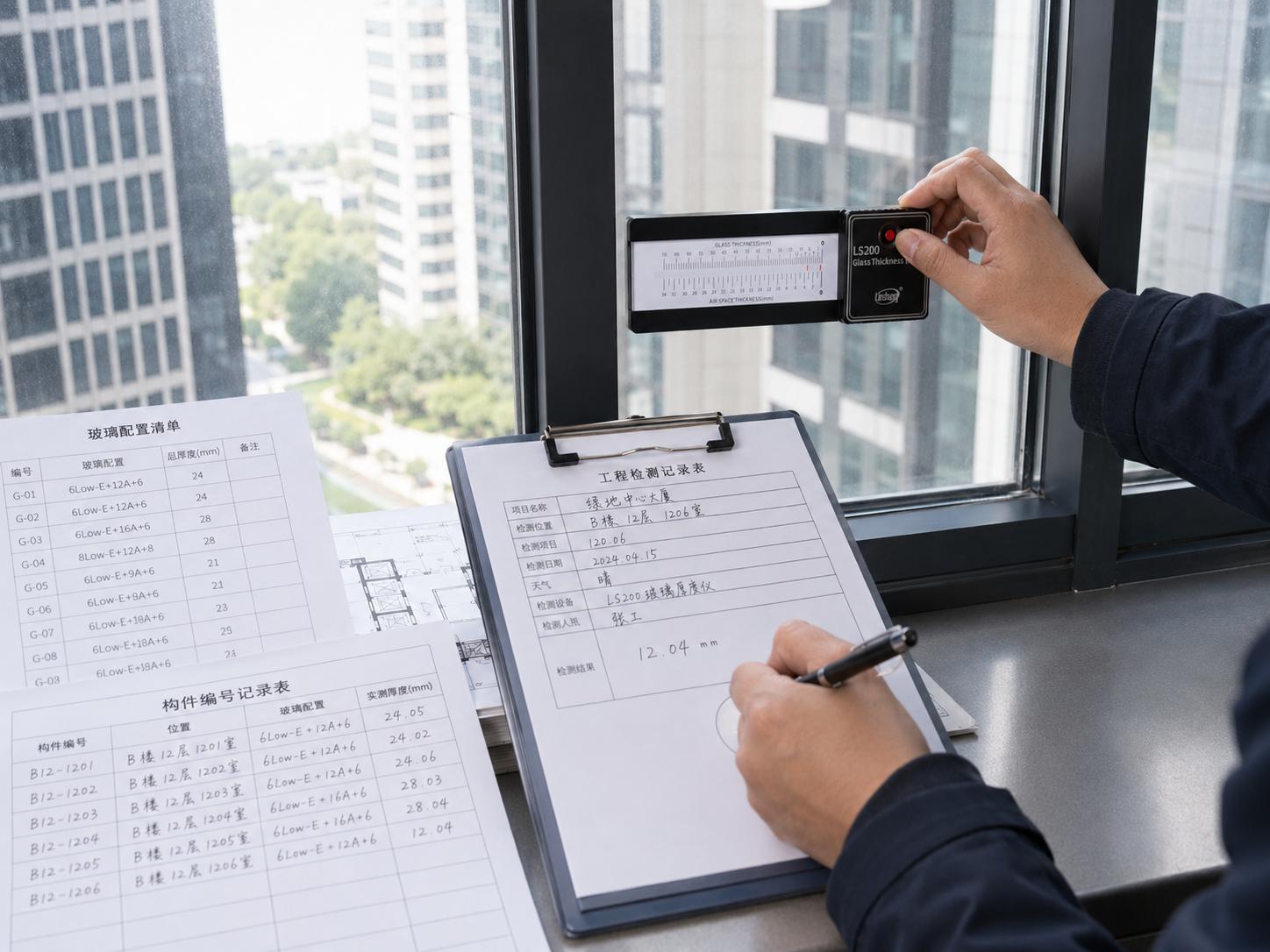

强光环境玻璃测厚误差控制

怎样验证测量结果具有重复性

重复性检查应包含真正的重新放置。完成第一次测量后，将仪器移开，再次选择同一测点贴合并独立读数。如果只是保持仪器不动连续看几次刻度，得到的结果相近并不能充分说明放置误差受到控制。

对重要测点，可由第二名人员独立读取。两人结果存在差异时，不应简单取平均值，而应检查反射线识别是否一致。若一人识别了四个主要界面，另一人识别了五个，应先解释额外反射线来源，再决定采用哪一组结果。

还可以使用边缘可接触的代表性玻璃进行方法比对。先用适合的接触式量具测量单片玻璃，再使用激光反射方式测量，在已知结构上验证人员读数。该比对只用于操作验证，不能代替正式校准。

计量校准与现场读数是两个层面的控制

仪器送校后，校准证书会反映特定条件、特定量程或测量点下的结果。现场人员需要核对证书中的仪器型号、编号和范围，确认与正在使用的设备一致。若校准范围没有覆盖项目使用范围，不能仅凭“有证书”三个字判断全部测量都具备相同可信度。

现场控制还包括使用前检查、期间核查、电源状态、光学区域清洁、跌落后检查和异常停用。林上LS200可根据企业计量体系安排校准和状态管理，但校准不能消除读数视差、测点污染、结构误判和环境光影响。

厚度结果应怎样用于质量判断

激光玻璃测厚结果适合用于核对结构、发现混料、筛查异常和支持批次追溯。结果与图纸或订单存在差异时，应先复测，再核对玻璃标识、加工记录和供货资料。复杂或有争议的情况，应结合相应标准方法和其他检测项目处理。

厚度不能直接证明玻璃已经钢化，也不能单独判断夹层胶片性能、中空玻璃密封寿命、空气层气体种类、传热系数或幕墙安全性。正确理解反射原理、控制现场误差并保留原始读数，才能让激光玻璃测厚仪在工程检测中发挥稳定作用。
