数显玻璃测厚仪原理与误差分析：单侧测量结果如何复核

数显玻璃测厚仪能够在只接触玻璃一侧的情况下给出玻璃片和空气层厚度，其基础是光线在不同介质界面发生反射与折射。检测人员看到的是数字结果，但仪器内部实际处理的是多个反射界面形成的光学信号。理解这一过程，有助于判断为什么同一块玻璃在不同位置可能出现数据差异，以及复杂夹胶结构为什么不一定能输出独立胶层厚度。

现场测厚不能只依赖“仪器已经自动计算”这一点。玻璃表面状态、仪器贴合角度、反射界面数量、膜层、夹层材料和测量模式都可能影响信号识别。数据复核的目的，是确认屏幕上的每一个厚度项与实际玻璃结构之间具有合理对应关系。

单侧光学反射测厚的基本逻辑

测量光线进入玻璃后，会在空气与玻璃、玻璃与空气层、玻璃与夹层材料等界面产生反射。仪器接收不同界面返回的光学信号，再结合入射关系、材料折射特征和反射位置间距计算厚度。单层玻璃具有前后两个主要界面，中空玻璃还会增加远侧玻璃和空气层形成的多个界面。

数显设备通常将光学信号转换为数字结果，减少人工读取刻度和手工换算过程。但数字显示只是结果呈现方式，并没有消除复杂玻璃结构带来的识别难度。自动算法若未能区分某个界面，屏幕可能出现层数缺失、组合厚度或异常数据。

CCD探测和数码显示解决了什么问题

采用CCD探测器的设备可以接收反射光信号，并由内部程序计算对应的玻璃层和空气层厚度。相比通过刻度线人工判断反射位置，数码显示便于现场直接读取，也能降低不同人员读刻度时产生的差异。

林上LS201数显玻璃测厚仪采用光学反射原理和CCD探测方式，配置240×160点阵液晶显示及背光功能。其应用重点是从玻璃单侧完成测量，尤其适合已经安装、边缘无法使用卡尺直接接触的门窗和幕墙玻璃。

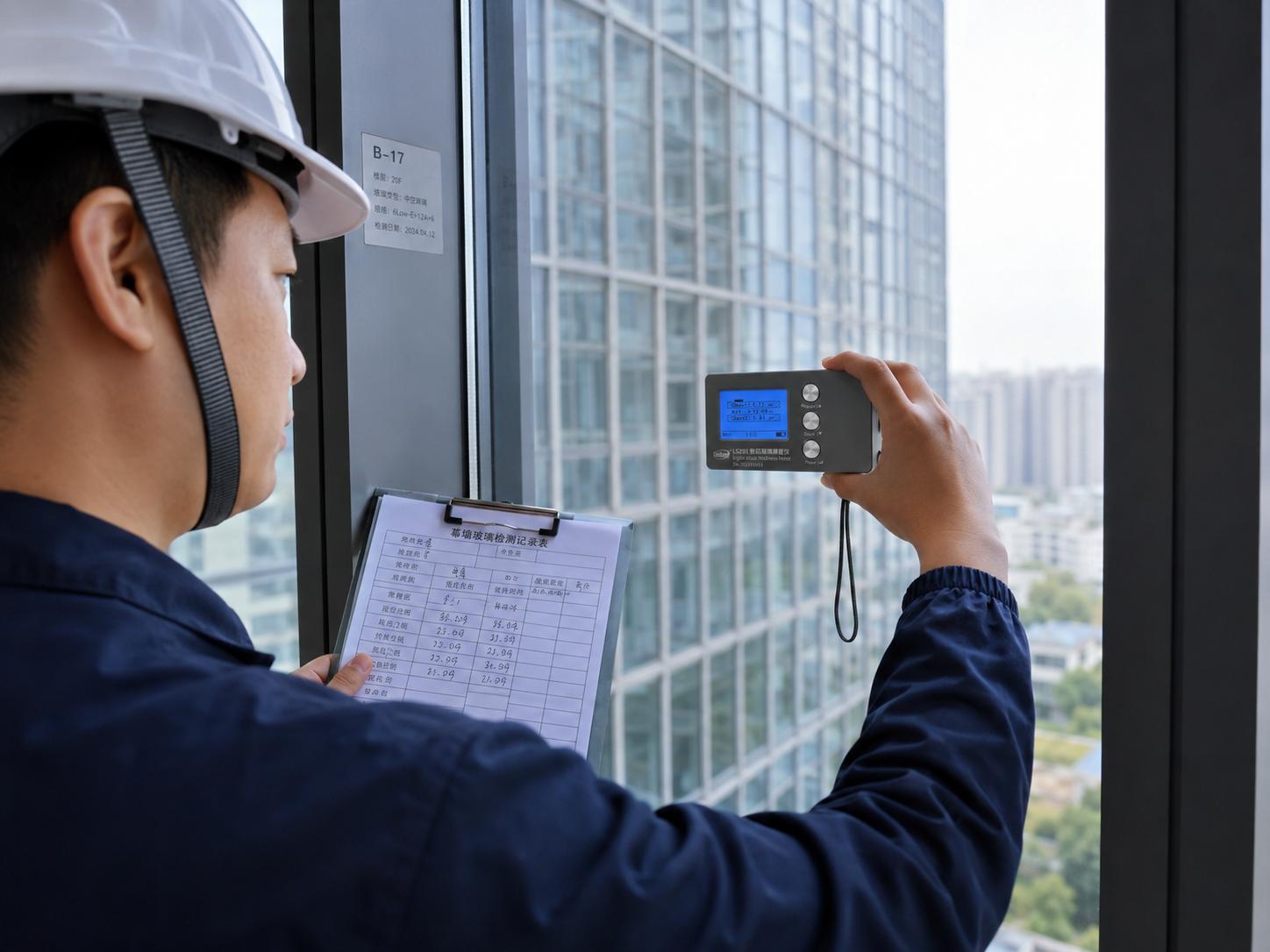

光学反射玻璃厚度测量原理展示

为什么空气层通常能够单独识别

中空玻璃由两片或多片玻璃与密封空气层组成。玻璃与空气的光学性质不同，在界面处会形成相对清晰的反射信号。仪器通过分析多个界面的位置关系，可计算玻璃片厚度及空气层厚度。

对于常规两玻一腔结构，界面数量相对明确，自动模式通常更容易完成识别。三玻两腔结构具有更多反射界面，对仪器信号处理和测量条件要求更高。检测人员需要检查输出层数是否与实际构造一致，而不能只看总厚度是否接近图纸。

夹胶层为什么不一定单独显示

夹胶玻璃的中间层并不是空气，而是与玻璃紧密结合的夹层材料。玻璃与夹层材料之间的反射特征，通常与玻璃和空气界面不同。当界面反射信号不足、夹层较薄或材料光学性质接近时，仪器可能无法把胶层识别成独立厚度项。

因此，林上LS201可用于夹胶玻璃厚度测量，但测量结果可能表现为两片玻璃及胶层的组合关系，胶层也可能被计入某一片玻璃厚度。检测人员不应把“适用于夹胶玻璃”解释成“能够在所有夹胶结构中单独测出胶层”。

需要单独确认夹层材料厚度时，应结合生产工艺资料、玻璃配置单、切边测量、取样或相应标准方法。现场光学测厚可以提供结构复核信息，但不应承担其原理无法支持的材料分析任务。

常见误差来源可以分成四类

被测表面造成的影响

灰尘、油污、水迹、冷凝水、保护膜、标签和表面划伤，都可能影响仪器贴合或改变局部反射条件。测量前应检查表面，选择洁净、平整区域，并采用不会损伤玻璃及膜层的方式进行处理。清洁后还应等待表面干燥。

测量位置和操作状态造成的影响

仪器与玻璃表面贴合不稳定、测量时发生滑动、测点过于靠近边缘或玻璃局部弯曲，都可能造成结果波动。检测人员应保持仪器稳定，在同一点完成重复测量后，再移动到邻近位置比较。曲面玻璃或无法稳定贴合的部位，应另行评估方法适用性。

玻璃结构造成的影响

三玻两腔、夹胶中空、特殊膜层和复杂复合结构具有更多或更弱的反射界面。自动模式可能出现漏层或合并结果。此时应结合已知结构切换人工模式，设置预期层数后复测，并保留自动模式与人工模式的原始结果。

仪器状态和计量状态造成的影响

电量不足、仪器受到冲击、长期存放、内部状态异常或超过企业规定的计量确认周期，都可能影响使用可靠性。正式检测前应进行功能核查，重要项目还应核对设备编号、计量报告和有效状态。发现明显异常后，不宜通过反复测量来“寻找正常结果”。

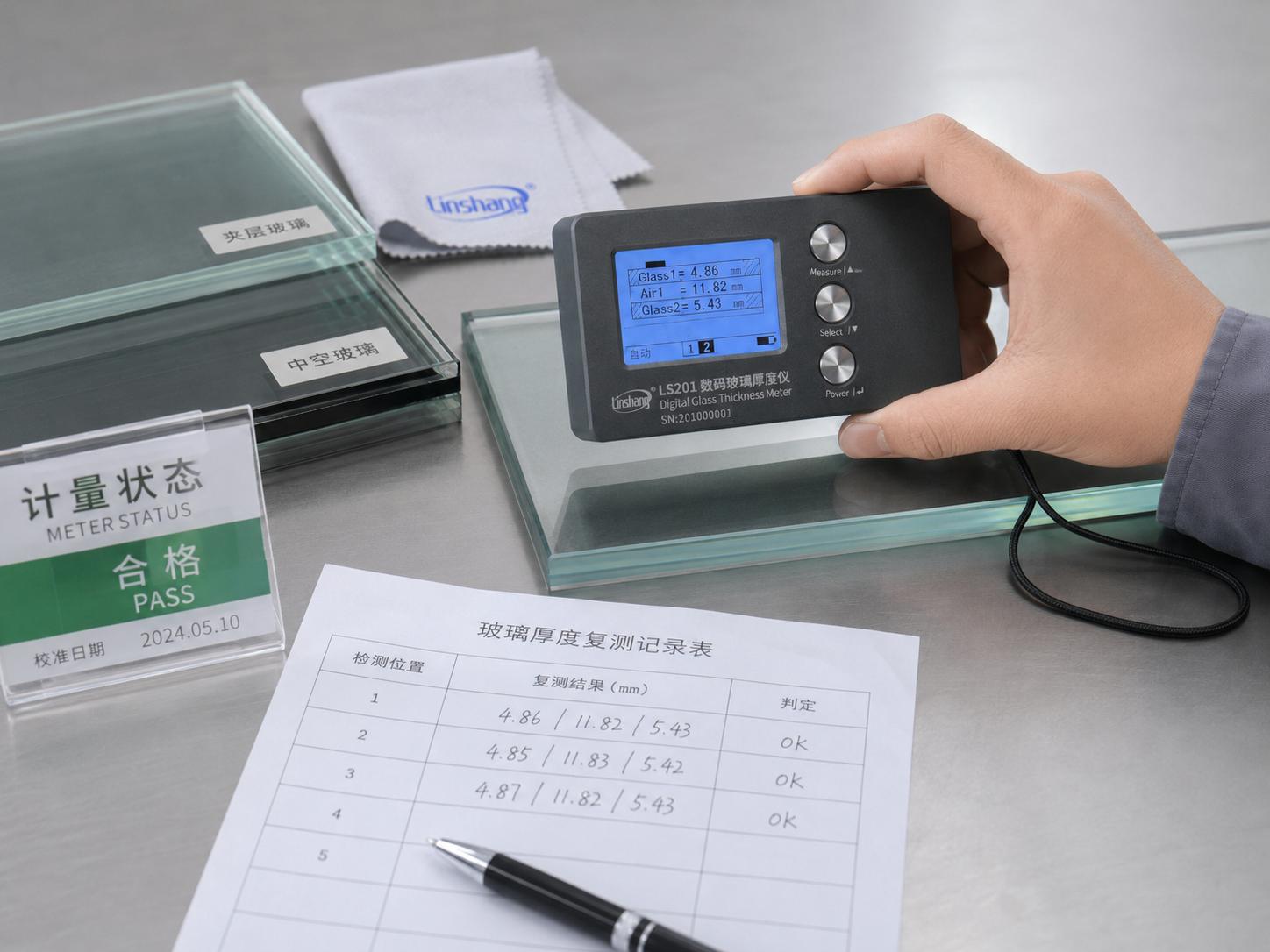

玻璃测厚误差复核与质量记录

怎样判断测量结果是否可信

可信度判断应同时观察结构合理性、重复性和资料一致性。结构合理性是指输出的玻璃片数和空气层数能够与实际玻璃构造对应；重复性是指同一点连续测量和相邻位置测量没有无规律的大幅变化；资料一致性是指结果能够与图纸、标签或加工记录相互印证。

如果三项中有一项明显不满足，应将数据标记为待复核。不能因为总厚度接近设计值，就忽略某一玻璃层或空气层识别异常；也不能因为仪器显示到小数位，就认为结果天然具有同等精度。显示分辨能力、测量精度、重复性和最终判定要求是不同概念。

如何正确理解精度和量程

林上LS201公开参数为测量精度±（0.1mm＋1%H），H代表标准值；玻璃厚度量程为70mm，空气层量程为45mm。完整精度表达包含固定项和比例项，测量厚度变化时，允许误差也会相应变化。

量程则需要根据具体结构理解。单片玻璃厚度、多个玻璃层的组合情况和空气层厚度并不是同一个参数。复杂结构是否适用，除了看标称量程，还应检查玻璃片数、空气层数量、界面反射和仪器算法条件。最可靠的选型方式，是使用企业实际样品进行验证。

复测时应保留哪些信息

复测记录不能只写第一次结果和最终结果。建议保留初始测点、表面处理情况、自动或人工模式、人工模式层数设置、连续测量数据、相邻测点数据、异常提示以及最终处理意见。若采用另一台设备或卡尺进行比对，还应记录比对工具的编号和计量状态。

对于批量门窗或幕墙分格，可以建立测点编码规则，将检测数据与楼栋、楼层、立面、窗号或分格位置关联。发生客诉、维修或材料争议时，能够追溯到原始位置和仪器状态，比只保留一张屏幕照片更有价值。

计量检测与现场使用怎样衔接

设备送计量技术机构检测或校准前，应明确企业最常使用的玻璃厚度范围和空气层范围，并确认检测机构能够覆盖相应项目。取得报告后，要查看实际检测点、示值误差和结果，而不是只确认报告是否存在。

若项目对测量不确定度或判定风险有明确要求，应由质量负责人根据计量结果制定使用规则。例如接近允许偏差边界的数据增加复测，复杂玻璃结构由两名人员复核，异常结果采用其他方法验证。林上LS201等现场仪器适合进入这套质量流程，但不能取代流程本身。

数显结果不能直接代表标准结论

玻璃厚度是产品质量和工程构造信息之一。中空玻璃还涉及密封、露点和耐久性，安全玻璃还涉及与其类别对应的性能要求，门窗和幕墙还涉及整体气密、水密、抗风压及结构安全。单侧测得厚度与设计一致，只能支持厚度或构造复核，不能自动证明其他性能合格。

理解光学反射原理后，检测人员更容易正确处理复杂界面、夹胶层、膜层和异常数据。数显玻璃测厚仪减少了人工读数工作，但可靠结果仍来自稳定操作、重复测量、计量确认、标准核对和完整留档。把这些环节落实到检测程序中，才能让现场测量数据经得起后续复核。
