三玻两腔玻璃测厚仪原理解析：激光反射、界面识别与误差控制

三玻两腔玻璃测厚仪能够从单侧读取三片玻璃和两个空气层的厚度，核心在于识别光线经过不同介质界面时产生的反射。三玻两腔结构看似只是玻璃与空气交替排列，但在实际测量中，玻璃表面反射、镀膜反射、夹层界面、仪器角度和玻璃弯曲都会改变信号表现。理解界面反射的基本逻辑，有助于判断为什么某些样品可以快速自动识别，而另一些样品需要人工模式和多点复核。

厚度仪显示的五组主要数据，不是直接从玻璃边缘取得，而是由光学信号位置换算得到。因此，仪器既需要稳定发射和接收反射光，也需要正确区分哪些信号对应玻璃表面、哪些对应内部界面。单侧无损测量的优势是不用拆卸中空玻璃，但它对表面状态、光路和结构识别提出了更高要求。

三玻两腔结构包含多少个主要界面

从检测侧开始，光线会依次经过空气与第一片玻璃的外表面、第一片玻璃与第一空气层的内表面、第一空气层与中间玻璃、中央玻璃与第二空气层、第二空气层与第三片玻璃，以及第三片玻璃的远侧表面。每次折射率发生变化，都可能产生可识别的反射信号。

仪器并不是简单统计反射点数量，而是根据相邻信号的位置关系和既定光学模型计算厚度。三片玻璃对应三段玻璃厚度，两个腔体对应两段空气层厚度。若其中一片为夹层玻璃，内部还会增加玻璃与胶片之间的界面；若存在镀膜，某一表面的反射强度也可能明显增强。

为什么能够从单侧完成测量

传统卡尺需要两个测量面同时接触被测物，安装后的中空玻璃边缘被框体和密封材料遮挡，无法满足这一条件。光学测厚不需要探头到达玻璃背面，发射和接收组件都位于同一侧，通过内部界面的反射信息计算各层距离，因此适用于窗框内玻璃、幕墙板块及其他不便接触背面的结构。

单侧测量并不意味着可以在任意位置、任意角度获得相同结果。仪器的光路需要穿过玻璃并返回探测区域，测量窗口与玻璃表面的相对位置应保持稳定。玻璃表面倾斜、局部弯曲或仪器晃动，都会改变反射信号落点，进而影响界面识别和厚度换算。

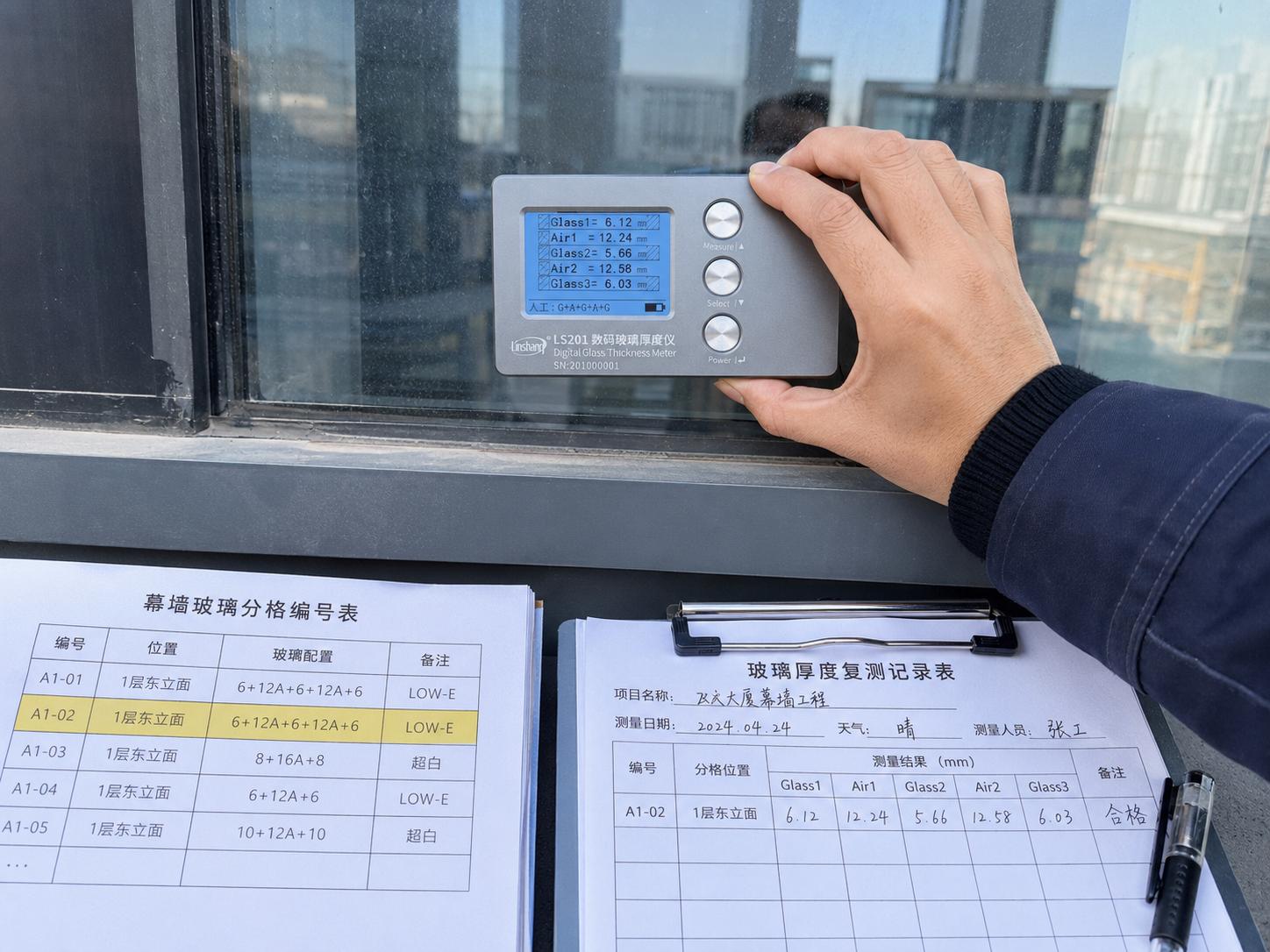

激光反射识别三层玻璃与双空气层

数码测量如何区分玻璃层和空气层

玻璃与空气具有不同光学性质，相邻反射信号之间的关系可用于判断介质层。仪器在出厂设计和算法中建立相应的换算逻辑，将探测到的信号转换为厚度数据。对于结构规则、反射界面清晰的样品，自动模式可以较快完成层次匹配和数值显示。

但仪器并不了解项目图纸，也不会自动知道哪一片是外片、哪一片是内片。它显示的是从测量侧开始排列的结构。检测人员仍需要记录测量方向，再把近侧和远侧数据与工程构造对应。若忽略方向，同一组测量值可能被错误地解释为内外片对调。

镀膜为什么可能改变反射信号

Low-E玻璃和阳光控制镀膜玻璃在门窗与幕墙中较常见。膜层的光学特性与普通玻璃表面不同，某些膜面会产生更强或更明显的反射。测厚仪可能在该位置接收到额外或增强的信号，自动识别程序需要把膜层反射与真正的玻璃厚度界面区分开。

这也是为什么测量带镀膜的三玻两腔结构时，应预先了解玻璃构造。若自动结果显示层数异常，不能马上判断玻璃结构错误。应结合镀膜资料、测量方向、相邻测点和人工模式复核。膜层位置的确认属于另一项检测任务，不能仅根据厚度仪反射信号直接作出结论。

夹层玻璃会增加界面数量

三玻两腔结构中的某一片玻璃可能不是单片玻璃，而是由两片玻璃和中间层组成的夹层玻璃。光线经过夹层结构时，会遇到更多材料界面。若仪器按普通单片玻璃模式解释，可能把夹层内部信号并入一片玻璃，也可能显示出额外层次。

遇到夹层组合时，应确认仪器说明中对夹层玻璃的支持方式，并根据已知结构选择对应模式。林上LS201官方资料列明可测三玻两腔、中空玻璃和夹胶玻璃，并提供自动与人工测量模式。对于三玻两腔与夹层玻璃叠加的结构，建议在已知样件上验证显示逻辑，再用于批量现场测量。

反射信号接近时为什么需要人工模式

当玻璃较薄、空气层较窄，或相邻界面信号在探测区域内距离较近时，自动算法需要区分多个相邻峰值。表面污渍、镀膜强反射和环境光干扰可能使弱信号被遮盖，也可能让两个信号看起来接近。自动模式无法稳定分层时，人工模式可以让操作人员结合结构信息进行判断。

林上LS201设置自动测量和人工测量两种模式。自动模式适合常规结构的效率检测，人工模式更适合处理层数复杂、反射信号重叠或结构已知但自动结果异常的情况。人工模式并不会消除全部误差，仍需要稳定放置、正确设置和重复测量。

信号变化因素	可能出现的表现	判断要点
Low-E或反射膜层	局部反射峰增强或出现附加信号	结合镀膜资料和测量方向复核
夹层玻璃	界面数量增加，普通模式层次对应困难	确认夹层结构并采用匹配设置
玻璃表面污渍	信号不稳定、同点读数变化	清洁并干燥表面后重新测量
测量角度变化	反射位置偏移、部分界面丢失	保持仪器与玻璃表面稳定贴合
靠近间隔条或框体	出现遮挡或额外反射	更换至远离边部构造的测点

玻璃弯曲和测点位置带来的影响

大尺寸中空玻璃在自重、风压、温差和安装约束下可能存在轻微变形。若测量位置的玻璃表面不完全平整，仪器与局部表面的相对角度会发生变化。对于内部气压状态不同的中空玻璃，玻璃片之间的实际距离也可能在板块不同位置存在变化，因此单点数据不一定代表整块玻璃。

现场检测可选择板块中部和具有代表性的其他位置进行比较，但应避开边部密封和间隔条影响区域。不同位置数据出现差异时，需要判断是结构真实变化、板块识别错误，还是仪器姿态和表面状态造成的测量波动。不能简单取最大值或最接近设计值的数据作为最终结果。

精度公式应如何用于现场判断

林上LS201的标称测量精度为±（0.1mm＋1%H），H为标准值。该表达包含固定误差和比例误差，测量值越大，比例部分对总体误差的影响越明显。实际判断时应按被测厚度考虑误差范围，而不是把所有测量结果都理解为固定±0.1mm。

官方参数还列出玻璃厚度量程70mm、空气夹层量程45mm。量程说明仪器可以覆盖的厚度范围，精度说明在规定条件下的误差能力，两者含义不同。接近量程边界、结构异常或现场条件较差时，应通过已知样件、重复测量和计量记录评估结果可靠性。

环境与操作误差通常来自哪些细节

现场强光、反射背景和玻璃另一侧的明亮物体可能让观察和操作变得困难，但更常见的问题是仪器没有稳定贴合、测量窗口沾有灰尘、玻璃表面有水迹以及测量过程中手部移动。对竖直玻璃进行检测时，手腕姿态容易变化，连续读数前应保持仪器位置稳定。

不同人员对异常界面的处理方式也可能带来差异。企业应形成统一操作规程，明确表面清洁、测量方向、自动模式转人工模式的条件、复测方式和异常记录要求。培训不应只演示正常样品，还应包含镀膜、夹层、信号重叠和错误测点等情况。

如何判断结果是否可信

可信的分层结果通常具备几个特征：三片玻璃和两个空气层的排列符合已知结构；同一测点重复测量变化较小；邻近测点结构顺序一致；自动模式与人工复核不存在无法解释的冲突；仪器计量状态有效；结果能够与加工单、图纸或同批次留样相互印证。

如果只有某一次测量接近资料值，而其他测点持续变化，应优先检查操作和结构识别，而不是选择性保留单次数据。若仪器结果与加工记录长期不一致，可以在未安装的同批次样品边缘采用卡尺等方式对照，或使用结构已知的标准样件检查仪器状态。

厚度数据不能推导哪些性能结论

三片玻璃和两个空气层厚度会影响整套玻璃构造，但厚度仪不能直接测出中空玻璃露点、密封寿命、氩气浓度、传热系数、遮阳系数或隔声性能。即使分层厚度与设计完全一致，也不能据此确认Low-E膜面位置正确、玻璃已经钢化或中空腔体长期密封可靠。

GB/T 11944-2025已经实施，三玻两腔产品检验应结合该标准及项目适用文件。门窗、幕墙、镀膜玻璃和安全玻璃还有各自的标准体系。特别是钢化玻璃相关标准处于版本切换节点，实际检验应核对检测日期和正式文本，不能沿用过期资料而不作确认。

把原理理解转化为质量管理规则

林上LS201采用激光反射原理、数码显示和单侧测量方式，适合用于三玻两腔结构的现场厚度核查。企业配置仪器后，应把光学原理转化为可执行规则：测量前清洁表面，记录测量方向，避开边部构造，自动异常时人工复核，接近边界时增加测点，并保存原始分层数据。

检测记录还应关联仪器编号、计量状态、操作人员、板块编号和现场照片。对于生产批次，可通过结构已知的留样开展期间核查；对于工程现场，可由不同人员对异常板块独立复测。只有反射界面、操作条件和资料链条都能够解释，三玻两腔玻璃测厚仪的读数才适合进入质量追溯流程。
