防腐层超声波测厚仪原理与误差分析：多层回波怎样正确识别

防腐层超声波测厚仪出现读数跳变、层数变化或同一位置复测不一致时，不能立即判断仪器故障，也不能简单取一个接近期望值的数据。超声测厚依赖声波在材料内部的传播，表面状态、层间界面、材料声速、探头频率和耦合条件都会改变回波。理解这些因素，才能区分正常波动、参数不匹配和被测结构本身的异常。

脉冲反射法的基本过程是探头发出超声波，声波经过涂层并在材料界面反射，仪器记录传播时间，再结合设置的声速换算厚度。单层结构主要识别表面与涂层—基材界面；多层结构还要识别各涂层之间的界面。界面越清晰、相邻材料声学差异越明显，分层通常越容易；界面过渡平缓、材料衰减大或单层过薄时，回波就可能重叠。

厚度计算为什么离不开声速

超声厚度计算可理解为声波往返传播距离的一半。仪器能够测得传播时间，但必须知道声波在目标材料中的传播速度。防腐涂料并不是一种固定材料，环氧、聚氨酯、玻璃鳞片树脂、胶黏层和其他保护材料的声速不同，同类材料也会因填料、固化程度和温度而变化。

若实际声速低于仪器设置值，计算结果会产生相应偏差；若实际声速高于设置值，偏差方向也会改变。因此，材料列表中的默认声速适合用于初始设置，关键检测任务更适合通过已知厚度样片进行校准。声速数据必须与样片、探头和工艺条件一起保存，不能脱离使用条件单独引用。

为什么多层涂层有时只能测到总厚度

超声波遇到相邻材料时，并不是所有能量都会反射，一部分会继续向下传播。两层材料的声学性质越接近，界面反射可能越弱。底漆和中间漆若树脂体系相近、层间结合紧密且厚度较薄，仪器可能难以把两层稳定分开，但仍可识别涂层与金属基材之间较明显的界面，从而得到总厚度。

另一种情况是单层厚度低于当前探头和算法能够稳定分辨的条件。相邻两个回波距离过近时，波形会发生重叠，看起来像一个较宽的峰。此时强行设置为多层显示，可能出现层厚互相跳动而总厚度相对稳定的现象。检测报告应忠实反映仪器能够稳定识别的结果，不应为了满足预设层数而人为拆分。

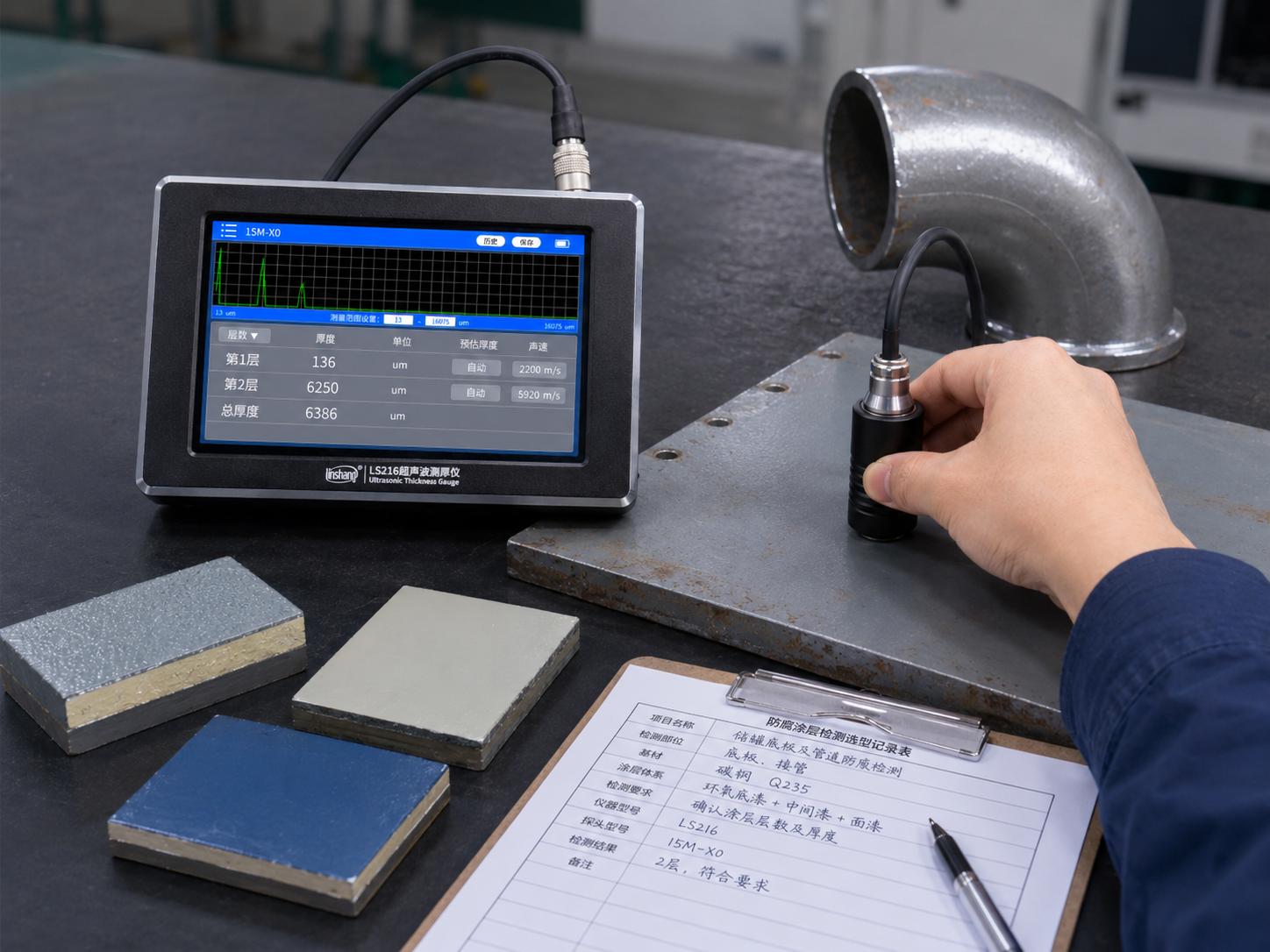

多层防腐涂层超声回波分析

探头频率怎样影响分层能力和穿透能力

较高频率通常有利于分辨较薄的层和相近界面，但在衰减较强、厚度较大或内部填料较多的材料中，信号传播距离可能受限。较低频率具有更强的穿透能力，却可能降低对薄层界面的分辨能力。探头选择本质上是在分辨能力、穿透能力、测区尺寸和材料特性之间取得平衡。

林上LS216可配置不同频率探头。产品资料中，15MHz探头用于塑料、木材、金属等基材及表面涂层的厚度测量，2.5MHz探头可面向混凝土表面较厚涂层等场景。防腐工程选配时，应提供最薄单层、总厚度、基材、表面曲率和样片，而不是只根据“石油行业”或“钢结构行业”选择。

实时波形能够解决什么问题

只有数字显示时，检测人员难以判断读数选取的是第一个界面、后续界面还是杂波。波形显示可以辅助观察回波位置、幅度和稳定性。当探头轻微移动后，某个峰值持续存在且位置变化较小，它更可能来自稳定界面；若峰值忽强忽弱、位置变化明显，则可能与耦合、表面粗糙度或局部结构有关。

林上LS216支持实时波形和可移动光标，并提供量程上下限、预估厚度等设置。合理设置观察范围有助于减少非目标回波干扰，但窗口设置不能代替界面确认。若把范围限制得过窄，真实回波可能被排除；若预估厚度与工件差异过大，仪器也可能选择错误峰值。每次改变参数后，都应回到已知样片复核。

误差来源	对结果的典型影响	处理思路
声速不匹配	一批数据出现方向一致的系统偏差	使用同工艺已知厚度样片反测声速，并记录适用条件
耦合不稳定	读数间断、跳变或无法获得有效波形	清洁表面，控制耦合剂用量和探头压力
表面粗糙	接触状态变化，局部结果离散	扩大测点数量，结合适用标准处理粗糙度影响
曲率较大	探头端面不能完全贴合，回波幅度下降	保持探头方向，选择适配测区或探头
层间声学差异小	分层不稳定，只能获得组合厚度	使用已知层次样板确认边界，不强行报告单层值
材料内部孔隙或填料	出现散射、杂波或衰减	调整探头与增益，并评估超声法是否适用
温度变化	材料声速和仪器状态发生变化	在代表性温度下验证，避免跨温区直接套用参数

耦合剂不是越多越好

探头与涂层之间若存在空气，声波很难有效进入材料，因此需要耦合剂填补微小间隙。耦合剂过少时，回波幅度不稳定；用量过多时，探头在曲面上容易滑动，接触状态也会改变。正确状态是形成连续耦合并保持探头端面稳定，而不是在表面堆积较厚液层。

柔软、未充分固化或对液体敏感的涂层还要评估耦合剂兼容性。测量压力过大可能压缩柔软层，残留耦合剂也可能污染表面。正式检测前可在非关键区域做兼容性确认，并按涂层和仪器要求清洁。

粗糙表面为什么容易产生厚度偏差

喷砂钢材表面存在峰谷，涂层会覆盖这些轮廓。不同测量方法对基准面的响应并不完全相同，探头放在不同微观位置也可能形成差异。ISO 19840对粗糙钢表面干膜厚度的测量提出仪器调整、检验区域和抽样等要求，其核心提醒是：粗糙度影响不能只靠增加小数位解决。

现场应保存表面处理等级、粗糙度相关记录和所采用的调整方法。不能把光滑标准片上的良好重复性直接等同于喷砂构件上的测量能力。若项目文件规定了专门的校正、抽样和验收方式，应优先按该文件执行。

曲面、焊缝与边缘位置怎样处理

小直径管道会使平面探头只能局部接触，探头方向稍有变化就可能改变回波。检测时应保持探头轴线和工件表面的相对方向，沿管道轴向或环向测量时采用一致姿态。若曲率超出探头适用条件，应更换测区、探头或方法。

焊缝余高、飞溅、咬边、锐角和涂层流挂区域不适合与普通平面数据直接混合统计。这些位置可以作为专项复核点，但记录中应注明几何状态。边缘区域的涂层分布可能本来就与大平面不同，应根据施工和验收要求单独评价。

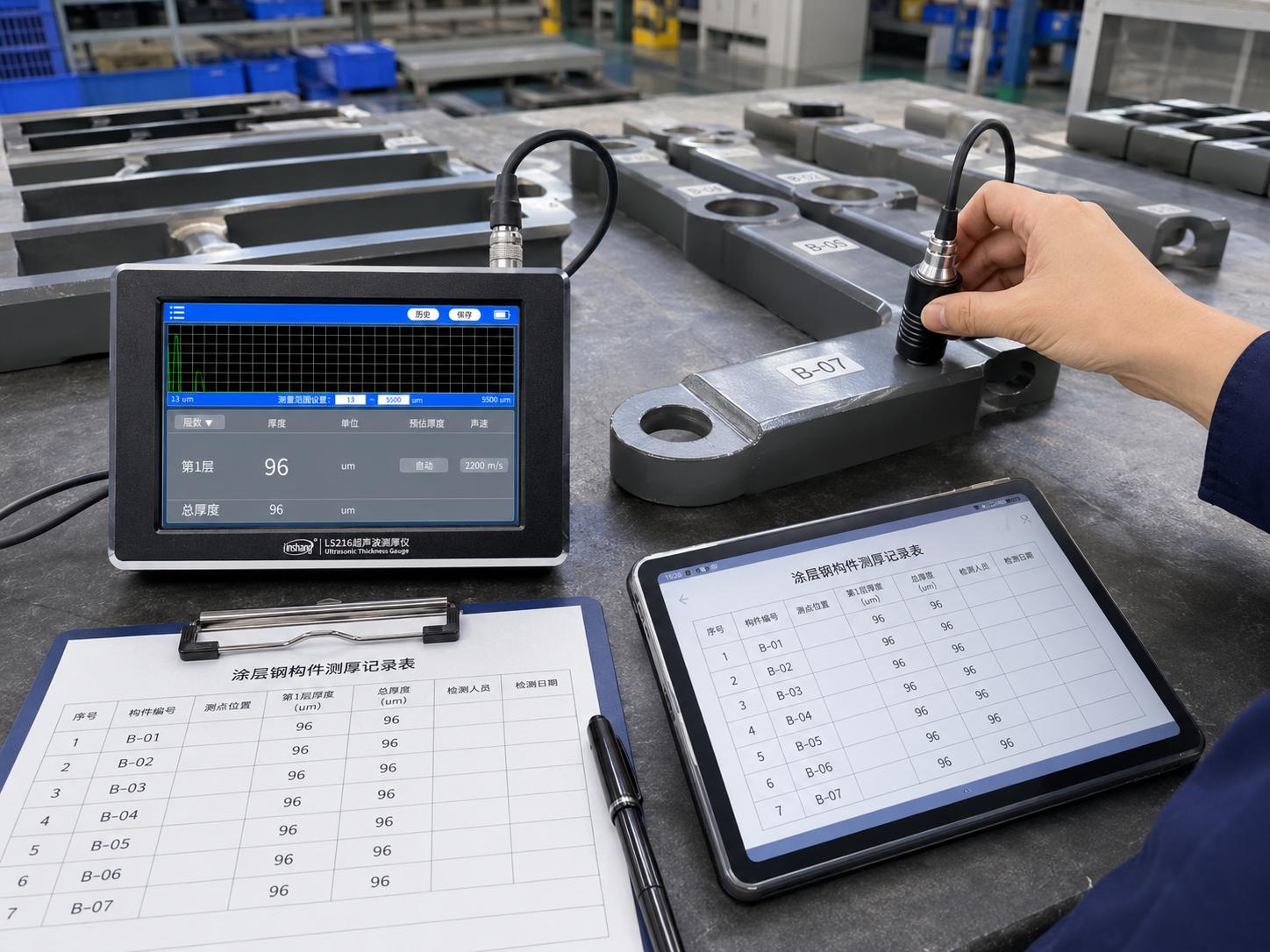

钢结构防腐层测厚误差排查

如何区分仪器问题和工件问题

发现异常后，可先在标准块或稳定样片上检查仪器和探头。如果样片读数稳定，而现场工件不稳定，问题更可能来自材料结构、表面或耦合；如果样片数据也发生明显漂移，应检查零点、探头连接、参数、探头磨损和计量状态。不要在异常工件上反复调节参数后，再把新参数直接用于整批产品。

林上LS216具有零点校准、增益调整、多种声速设置和数据存储等功能，可用于建立较完整的排查过程。操作人员应记录每次参数变化及变化原因，保留调整前后的代表性读数。参数越多，越需要制度化管理，否则不同人员可能使用不同配置测量同一批构件。

多层测厚结果怎样进入质量管理

有效记录不仅包括最终厚度，还应包括仪器、探头、声速、量程、预估厚度、测区、单点原始值和异常复测值。多层检测还要注明各层对应关系，以及是否存在只能稳定获得总厚度的区域。对于返修区，应保留返修前、返修后和最终复核数据。

超声测厚适合发现涂层厚度分布、局部薄涂、异常堆积和多层结构变化，但厚度数据不能代替附着力、针孔、固化程度、表面处理和腐蚀状态检查。工程判定应依据现行标准、设计文件、涂料体系、抽样规则和计量状态。对无法稳定分层的材料组合，采用其他测量方法或制备验证截面，往往比继续调整数字更可靠。
