碳纤维超声测厚误差从哪里来？声速、铺层、曲面与耦合控制

碳纤维测厚仪出现读数跳动、同一点重复值不一致或不同方向测量结果有差异时，不能简单归因于仪器故障。复合材料的声速、铺层方向、曲率、表面涂层、耦合状态和回波选择都会进入最终厚度计算，其中任何一项变化都可能造成系统性偏差。

航空航天层合板、纤维缠绕压力容器和体育器材薄壁管件在材料结构上并不均匀。即使同一件产品，直线段、曲面过渡区、补强区和打磨区的声学响应也可能不同。操作人员需要先分清偏差来自参数、接触、材料还是测点位置。

声速设置错误会形成比例性偏差

超声测厚根据传播时间和设定声速计算厚度。当设定声速高于实际声速时，显示厚度会整体偏大；设定声速低于实际声速时，显示厚度会整体偏小。这类偏差往往具有一致方向，不会因为多测几次而自动消失。

碳纤维复合材料的实际声速与树脂体系、纤维比例、铺层角度、固化状态和传播方向有关。使用内置材料声速时，应把它作为初始试测值，再使用同材料、同铺层、同工艺状态的已知厚度样片修正。

在多厚度样片上验证非常重要。如果只在一个厚度点反算声速，可能把界面识别错误、零点偏差或样片局部不均匀一并带入参数。建议至少验证薄、中、厚三个区域，并记录各点偏差。

误差来源	常见表现	排查方法
声速设置不匹配	多数测点整体偏大或偏小	用同结构已知厚度样片重新反算
铺层方向变化	改变探头方向后读数和波形变化	固定探头方向并按结构分区建立参数
曲面接触不足	读数跳动、底面回波时有时无	检查测区尺寸、垂直度和最小曲率
耦合层不稳定	连续测量时出现随机突变	统一耦合剂用量并清洁表面
界面选择错误	读数稳定但与真实层厚明显不符	查看波形并与已知分层样片对照
边缘和结构反射	靠近孔、边缘或接头时产生额外回波	增加离边距离或建立特殊区域程序
表面粗糙和软涂层	低读数或重复性较差	清洁表面、控制接触压力并验证适用性

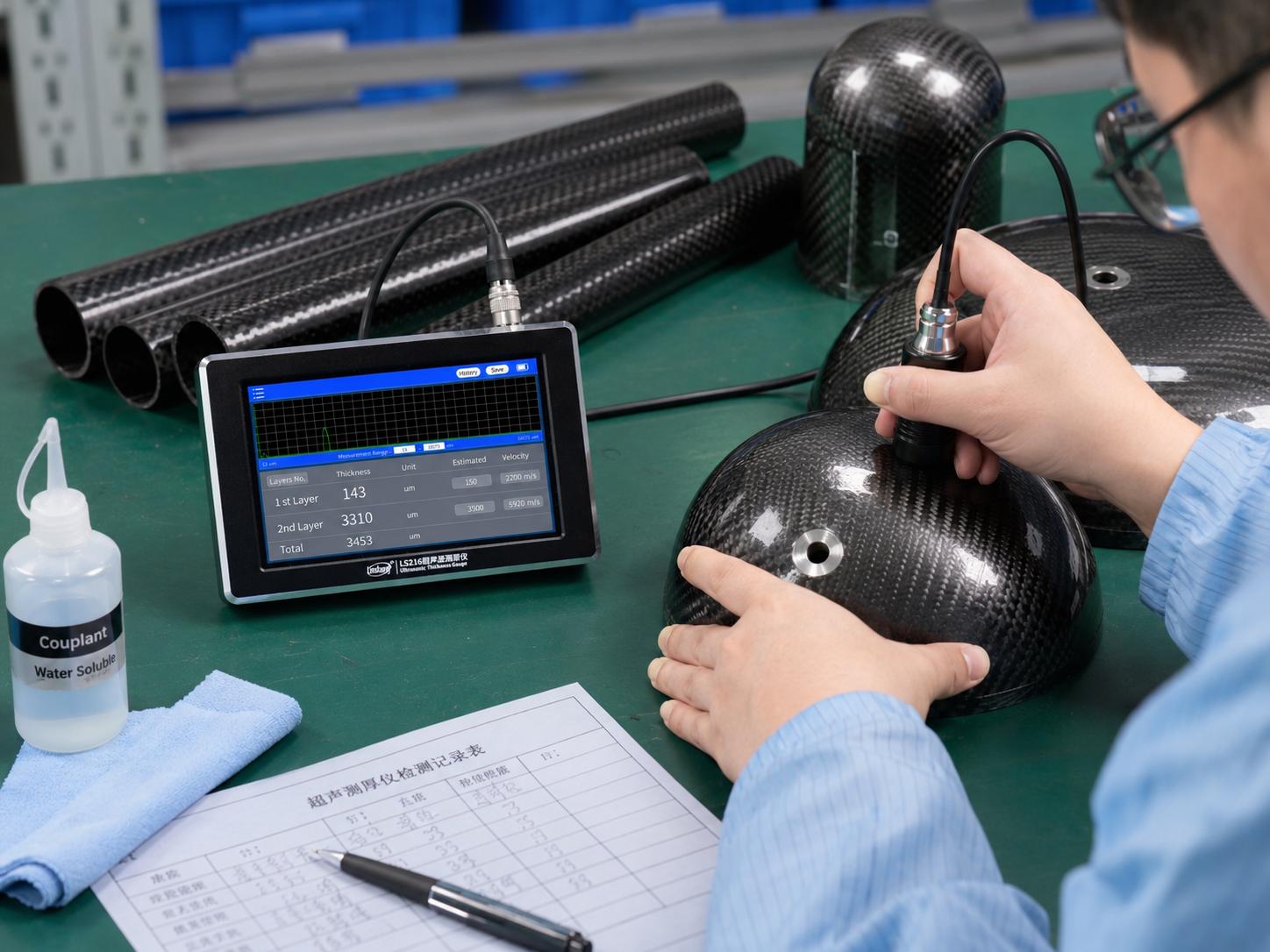

碳纤维曲面超声测厚误差排查

铺层方向为什么会影响测量

碳纤维层合板可能由0°、±45°和90°等不同方向铺层组成，缠绕压力容器还存在环向和螺旋缠绕层。声波沿不同方向传播时，散射、衰减和回波形态可能变化。对于方向敏感的结构，检测程序应规定探头放置方向，不能由不同操作人员随意旋转。

若在同一点转动探头后读数出现规律变化，应先查看波形是否仍选择了相同界面。必要时分别记录不同方向的波形，结合参考样片确定固定检测方向。若无法获得稳定底面回波，应停止用单一数字解释厚度。

曲面测量为什么容易跳数

小直径碳纤维管件、球杆、自行车前叉和压力容器封头的曲率会使探头端面与工件之间出现间隙。探头略微倾斜时，反射声束可能无法返回接收区域，造成回波幅度下降、读数跳动或错误界面被选中。

处理曲面问题时，应先确认探头测区与工件曲率匹配，再控制探头垂直度。耦合剂只能填充微小间隙，不能补偿明显的几何不匹配。为了得到数字而持续加大压力，可能导致软涂层受压或探头位置偏移。

耦合剂不是越多越好

耦合剂用于排除探头与工件之间的空气，使超声能量进入材料。用量过少会造成接触不连续，用量过多则可能使探头滑动，并在曲面位置形成不稳定液层。企业应在作业指导书中规定耦合剂类型、基本用量、清洁方式和允许接触时间。

测量涂装碳纤维制品前，还应确认耦合剂不会污染、软化或改变表面涂层。对外观要求高的航空内饰件和体育器材，可先在非关键区域进行相容性验证。

波形稳定比单次读数稳定更重要

某个数字连续显示几秒，不一定说明测量正确。如果仪器始终锁定了错误界面，读数仍可能十分稳定。操作人员应观察起始回波、层间回波和底面回波的位置关系，确认厚度计算使用的是目标边界。

林上LS216具有实时波形显示和预估厚度设置，可在多层材料中辅助过滤部分干扰回波。现场可先在已知结构样片上保存典型波形，再将生产件波形与样片对照。遇到多峰重叠、底噪升高或底面回波消失时，不应仅依赖自动结果。

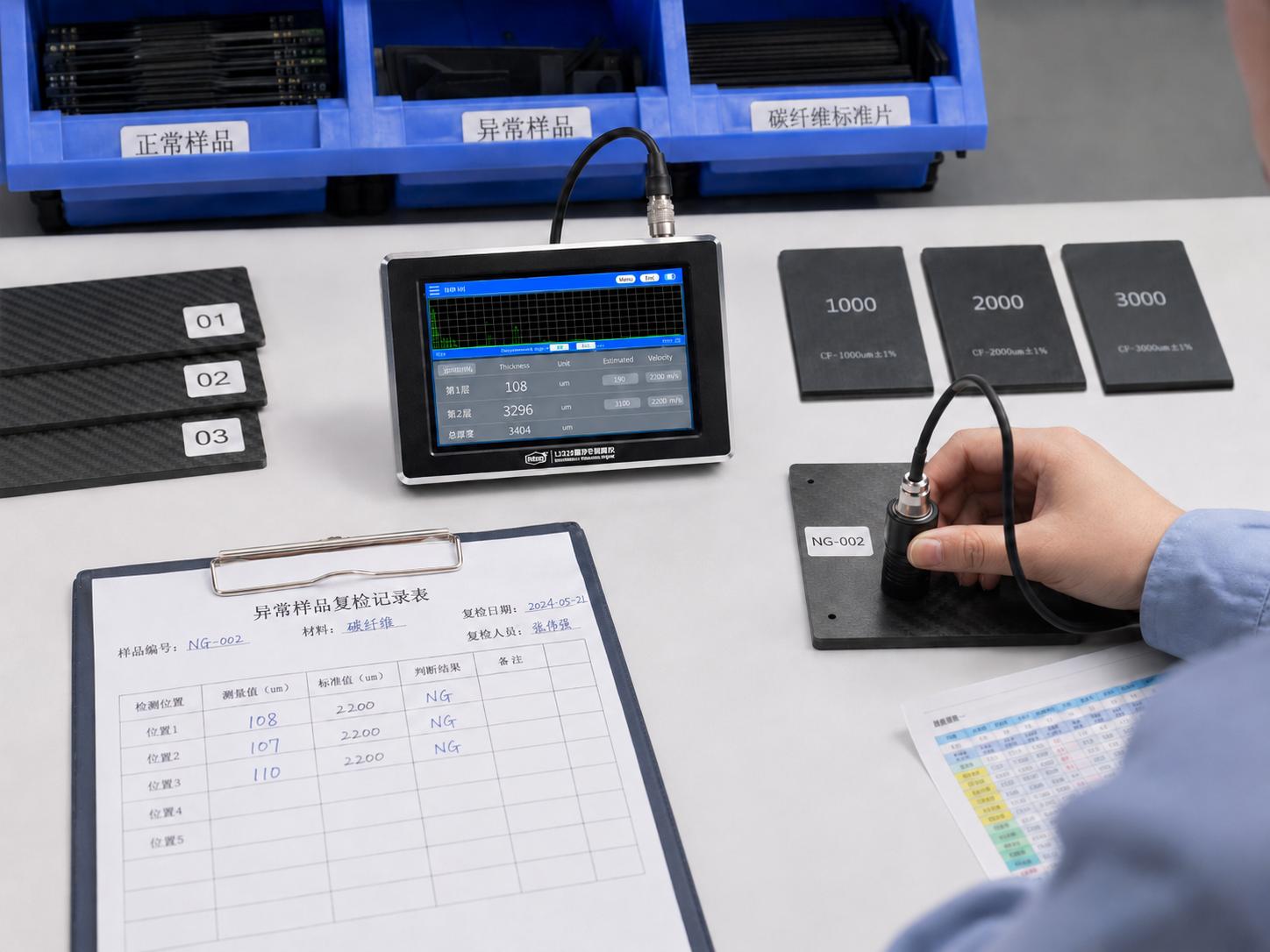

碳纤维测厚波形复测与记录

连续测量模式应怎样使用

连续测量适合用于寻找稳定接触位置和观察局部厚度趋势。例如沿碳纤维管件轴向缓慢移动，可以发现打磨区或涂层堆积区；在压力容器直筒段按固定路径移动，可以初步筛查局部突变。

连续模式下的全部瞬时数据不宜直接进入最终报告。正式记录应在固定测点停留，确认波形和探头位置稳定后保存，并按作业指导书规定进行重复测量。异常点需要重新清洁、重新耦合和改变方向复核。

1μm分辨率应怎样正确理解

林上LS216公开参数中的1μm分辨率表示仪器显示和采集步进达到微米级。实际碳纤维测量误差还包括声速不确定度、参考厚度误差、探头延迟、回波选择、重复定位和环境条件。质量文件中应分别记录仪器分辨率、示值误差、重复性和测量不确定度，不能把四个概念混写。

计量校准也不应只关注证书是否存在。企业需要确认校准使用的探头、厚度范围、标准块材质和项目是否覆盖实际应用。对于多层涂层及碳纤维样件，还应通过内部参考样片进行应用验证。

异常数据的复测顺序

发现异常后，可以按照“确认测点—清洁表面—检查探头—重新零点检查—补充耦合—查看波形—改变探头方向—测量相邻点—复测参考样片”的顺序排查。若参考样片也出现偏差，应优先检查仪器和参数；若参考样片正常而工件异常，再考虑材料结构或工艺变化。

异常持续存在时，应把厚度数据、波形、测点照片和工艺记录交由质量及无损检测人员分析。对于航空航天和压力容器产品，不能凭手持测厚结果单独判定分层、孔隙、强度或剩余寿命。

把误差控制写进作业指导书

稳定的碳纤维测厚程序应规定材料和结构适用范围、参考样片、探头、声速、量程、耦合剂、探头方向、测点图、重复次数、异常复测条件和数据保存方式。更换树脂体系、铺层、涂层或固化工艺后，应重新进行方法确认。

碳纤维测厚仪的现场价值来自受控条件下的重复性。把声速校准、方向控制、曲面适配、波形判断和数据复测落实到操作步骤，才能避免把一个看似稳定的数字误当成完整的质量结论。
