智能超声波测厚仪测量误差分析：声速、耦合与复测方法

智能超声波测厚仪出现读数跳动、同一点多次测量不一致或与机械量具结果不同，并不一定意味着仪器发生故障。超声测厚是一个由材料、声速、探头、耦合层、表面状态和回波识别共同组成的测量过程。任何一个环节发生变化，都可能改变最终显示值。

现场处理测量异常时，最忌讳的是不断移动探头，直到出现一个“看起来合理”的数字。这样得到的结果缺少可重复性，也无法说明异常原因。更有效的方法是按照声速、基准调校、表面、耦合、曲率、温度和材料组织的顺序逐项排查，并保留首次异常数据。

厚度数值来自传播时间和材料声速

脉冲反射式超声测厚通常由探头向材料内部发射超声波，声波到达背面后形成回波，仪器根据往返传播时间和设定声速计算厚度。公式中的传播时间由仪器测得，声速则需要根据材料确定。若声速与实际材料不匹配，厚度结果会出现比例性偏差。

材料声速并不是只由“钢、铝、塑料”几个名称决定。合金成分、组织状态、温度、轧制方向和材料均匀性都可能带来变化。内置声速表适合快速选择常见材料，但公差较严、材料不明或需要长期趋势比较时，仍应使用同材质已知厚度样件进行校核。

利用已知厚度反设声速时，样件厚度本身应可靠，测量位置应平整且与正式工件具有相近材料状态。若用卡尺测量样件边缘，却用超声测量中部，两处厚度不一致也会导致反设声速错误。

基准调校解决的是仪器和探头的零点关系

更换探头、长时间未使用或环境发生明显变化后，应按照说明完成基准调校。调校时标准块表面和探头应保持清洁，耦合剂用量要适当，探头需要稳定压紧。调校失败时，应先检查是否使用正确标准块、耦合是否充分及探头连接是否可靠。

基准调校不能替代材料声速校核。前者主要用于建立仪器、探头延迟和标准块之间的基准关系，后者用于解决不同材料传播速度差异。只做基准调校但声速选错，仍然可能得到稳定而错误的厚度值。

表面粗糙度会同时影响接触和测点位置

浮锈、松散氧化皮、焊渣、油垢和颗粒附着会使探头底面无法完全贴合。耦合状态不稳定时，屏幕可能出现跳数、偶尔无读数或明显偏高偏低。处理表面时，应去除影响接触的松散层，但不要随意打磨掉过多基材。

粗糙表面还会使每次探头放置在不同凸点上，实际测量位置随之改变。对于点蚀区域，即使探头只移动几毫米，也可能从腐蚀坑底转移到周边较厚位置。因此，复测时应标记探头中心，并在周围进行有规则的加密测量。

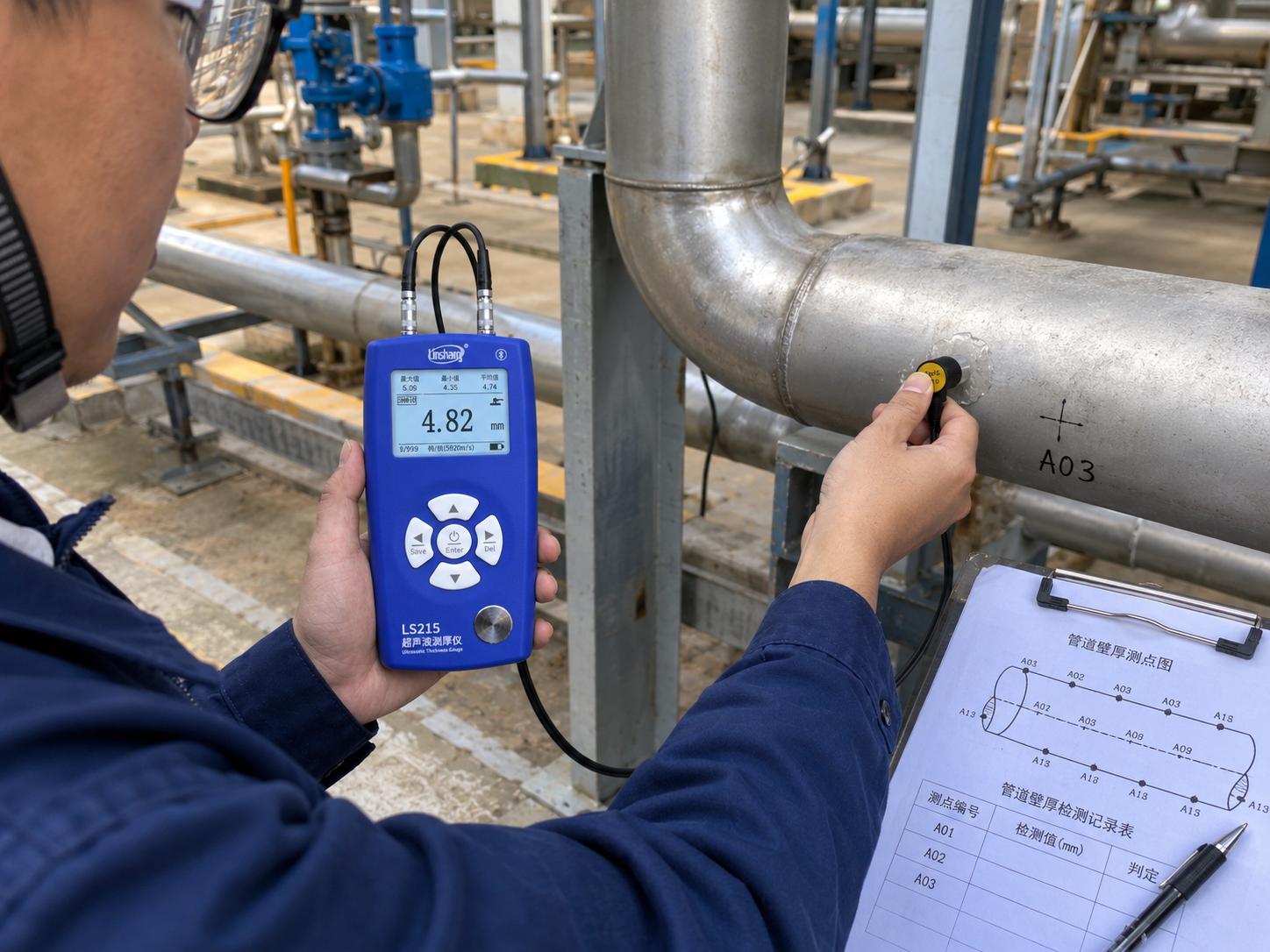

超声波测厚误差排查与基准调校

耦合剂不是越多越好

空气会阻碍超声能量进入工件，耦合剂用于填充探头与材料之间的微小间隙。耦合剂太少时回波可能不稳定；在小曲面或倾斜表面上用量过多，加上探头压力变化，也可能形成不一致的接触状态。

较稳妥的操作是使用适合表面和温度的耦合剂，每次取用量大致一致，探头垂直放置并保持稳定。获得读数后将探头抬起，再次放置进行重复测量。连续压住探头观察多个数字，只能说明同一次接触中的显示变化，不能完全代表重新定位后的重复性。

曲面、小工件和窄边需要匹配探头尺寸

探头底面越大，对平面工件越容易稳定，但在小管径和狭窄位置上可能无法充分接触。探头沿曲面轻微摇摆，会改变声束进入方向和耦合层。此时应优先选择接触面更小的探头，并按照探头结构要求控制分割面方向。

小型零件还可能存在背面不平行、边缘反射和局部结构干扰。读数与机械量具不一致时，应确认两种方法是否测量同一位置，以及超声波是否真正反射自目标背面。不能因为仪器能够显示数字，就默认数字对应设计图纸中的名义壁厚。

粗晶材料和铸件可能产生强烈散射

铸铁、部分铸钢件和粗晶组织材料会使超声能量在晶粒之间散射，造成回波衰减和杂波增加。常规探头可能出现读数跳变、量程不足或无法稳定识别底面回波。使用较低频率或粗晶探头有助于改善穿透能力，但分辨能力和最小测量区域也会随探头特性变化。

对于材料组织不均匀的铸件，应在多个区域验证，并与已知厚度样件比较。若回波无法稳定识别，不应通过反复调整声速来强行获得与预期相符的数字。声速设置用于匹配材料传播特性，不是修正异常回波的工具。

温度会影响材料、探头和耦合剂

高温工件测量需要使用适合的探头和耦合剂。材料声速会随温度变化，普通耦合剂可能迅速挥发，探头长时间接触也可能损伤晶片或延迟结构。高温操作应预先规划测点顺序，限制单次接触时间，并在规定间隔内让探头冷却。

如果企业没有经过验证的温度修正方法，高温读数可以用于快速筛查，但关键低值应在温度可控时复核。将常温声速直接用于高温材料，再把显示差异全部解释为腐蚀减薄，容易造成错误判断。

涂层和多层结构需要确认回波来源

普通模式下，表面涂层可能被计入传播路径，或者影响探头耦合。部分仪器通过识别连续底面回波测量涂层下基材厚度，但这种模式具有适用条件。涂层过厚、内部含气泡、附着不良或存在多层界面时，回波可能复杂。

检测带涂层工件时，可以选择具有已知基材厚度和相似涂层的样件进行验证。若结果用于关键判断，应在允许的位置去除小块涂层进行对照，或采用适合该结构的检测方法。穿透涂层功能不能等同于所有衬里和复合材料的通用测厚。

统计值能够发现波动，但不能自动解释原因

最大值、最小值和平均值适合观察一组测量的离散程度。平均值较稳定但极差较大，可能说明表面、曲率或局部厚度差异明显；最小值单独偏低，则需要检查点蚀或错误回波；最大值异常偏高，也可能与声速设置或耦合状态有关。

统计前应明确数据属于同一工件、同一区域还是同一批次。把不同材料、不同厚度规格和不同探头的数据放在一起计算平均值，没有实际质量意义。统计结果应服务于复测和工艺判断，而不是替代原始读数。

林上LS215的操作管理建议

林上LS215提供材料声速选择、已知厚度设置声速和手动设置声速等方式，适合根据检测对象建立不同任务。使用前应确认当前声速和探头类型，避免上一批次的设置被直接沿用到新材料。对于经常测量的材料，可以建立内部声速清单，并注明验证样件和适用温度。

该仪器可保存999条数据，并自动统计最大值、最小值和平均值。发现异常值时，建议先保存原始读数，再完成表面清理和复测，不要直接删除。通过手机APP或PC软件导出后，可以在记录中补充异常原因、处理措施和审核结果。

林上LS215可根据工况配置标准、微径、粗晶或高温等探头。更换探头后应重新完成相应检查，并在数据文件中记录探头型号。不同探头的频率、晶片和接触面积不同，即使测量同一工件，也不宜在没有对比验证的情况下直接拼接长期趋势。

建立分层复测规则可以减少误判

一级复测由原操作人员在同一点重新放置探头，确认耦合和重复性；二级复测由另一名人员检查声速、表面和探头方向；三级复测可以更换标准块、探头或仪器进行交叉验证。仍无法解释的异常，应转入专业无损检测或工程评估流程。

复测记录应包含首次读数，而不是只保留最后一次结果。首次异常值、表面处理过程和最终确认值共同构成质量证据。只记录“复测正常”会使后续人员无法判断异常来自何处，也不利于发现仪器、探头或操作过程中的系统问题。

测量稳定来自受控条件，而不是显示位数

智能超声波测厚仪可以帮助操作人员选择材料、统计数据和导出记录，但读数可靠性仍依赖正确声速、稳定耦合、合适探头、可复现测点和有效计量状态。显示到0.01mm并不意味着所有现场条件下都具有相同水平的测量不确定度。

日常质量控制应把仪器调校、标准块核查、探头检查、声速确认、重复测量和数据留档连成一个流程。涉及设备安全、争议判定或正式检验时，还要依据现行标准、行业规范、试验条件和专业人员意见作出结论。把误差来源记录清楚，比单纯追求一个稳定数字更有价值。
