多层超声测厚波形怎么看:涂层界面识别、校准与误差排查

#技术文章 ·2026-07-21 18:17:16

多层涂层测量中,数字结果只是仪器完成回波识别和声速换算后的输出。操作者如果不观察波形,很难判断当前厚度值来自表面回波、层间界面、基材背壁还是干扰信号。特别是在底漆、中间层、面漆和基材同时存在时,回波数量、相对位置和稳定性往往比某一次显示值更值得关注。

超声脉冲进入材料后,会在声学性质变化的位置产生反射。仪器测量各回波之间的传播时间,再结合相应材料声速计算厚度。理论结构看似清楚,现场信号却会受到探头频率、脉冲宽度、增益、耦合层、表面粗糙度、材料衰减和界面结合状态影响。波形分析的目的不是把屏幕调得“峰越多越好”,而是确认目标界面是否能够重复出现。

先认识多层波形中的四类信号

表面或起始信号

这是测量时间基准附近的信号,可能同时包含探头振铃、耦合层和样品表面反射。起始区域信号过宽,容易遮盖很薄的第一层回波,因此薄层检测不仅依赖显示分辨率,也依赖探头频率、脉冲特性和软件识别能力。

层间界面回波

底涂与中间层、中间层与面层、涂层与基材之间都可能产生界面回波。声阻抗差异较大时,反射通常更明显;差异较小时,回波可能较弱。界面粗糙、材料渐变或层间互相渗透,也会使峰形变宽。

基材背壁回波

测量基材自身厚度时,需要识别超声波到达材料背面后返回的信号。背面平行、光滑时通常容易形成稳定回波;严重点蚀、背面附着物、倾斜结构和层状缺陷会使信号减弱、分裂或消失。

噪声和多次反射

高增益、强反射界面和复杂结构可能形成多次回波。多次回波具有一定规律,但也可能被误认为新的材料层。判断时应结合样品实际结构、预计厚度和移动探头后的变化,不应仅根据峰的数量分层。

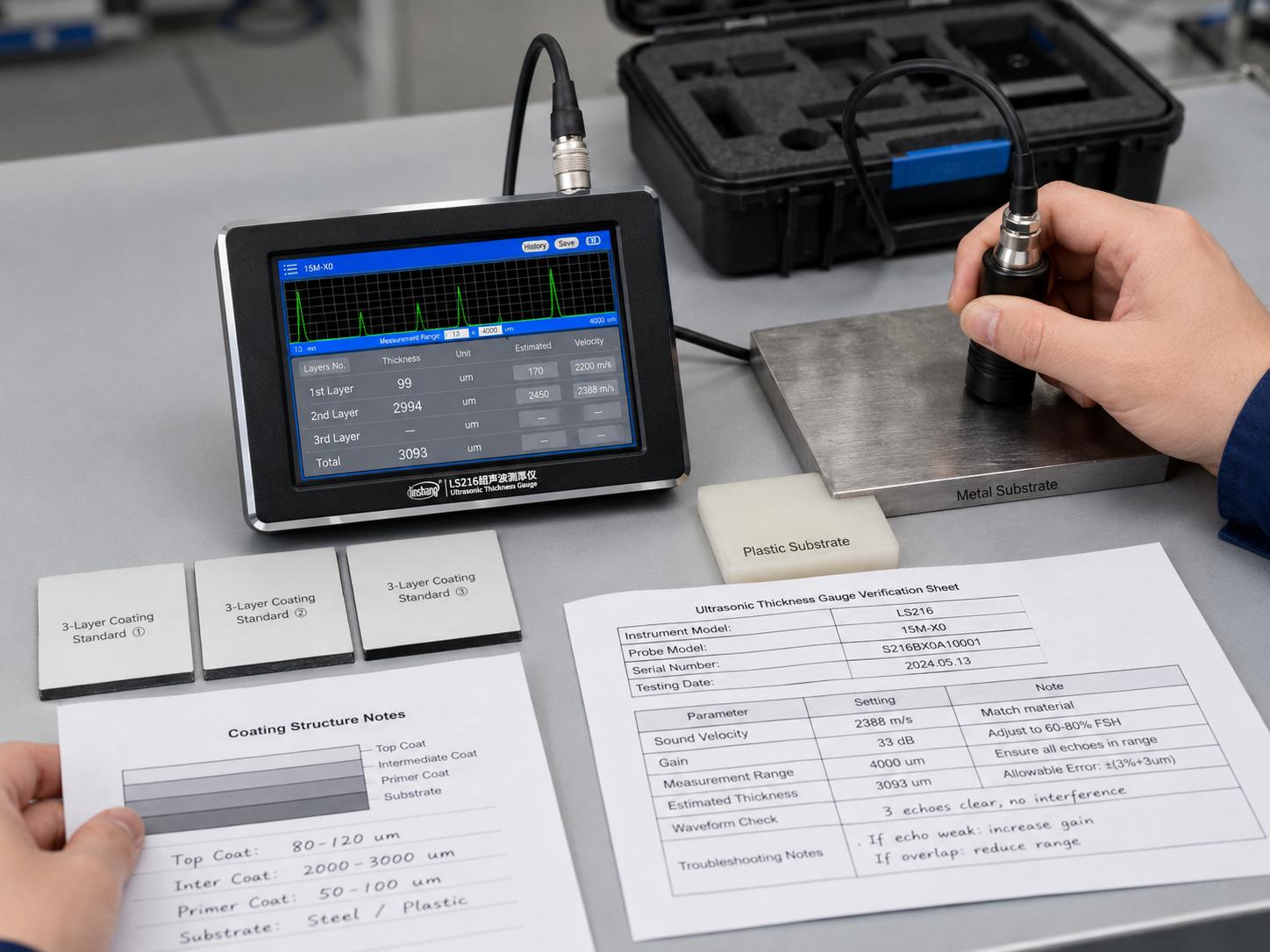

多层涂层超声波形校准与界面识别

多层涂层超声波形校准与界面识别

波形稳定比瞬时读数更重要

在同一测点重复接触时,目标回波位置应基本稳定。如果每次放置探头后峰位大幅变化,通常说明耦合、表面接触、探头姿态或回波锁定存在问题。检测人员可以小幅旋转探头、重新涂布耦合剂,并观察峰位是否恢复。对于曲面,探头分割方向与曲率轴线的关系也可能影响接触状态。

当某一层读数不断变化,而总厚度相对稳定时,需要重点检查相邻界面是否被正确分开;当总厚度和各层同时跳动时,则应先排查表面和耦合;当涂层厚度稳定但基材厚度异常时,应观察背壁回波和基材内部信号。通过把波形变化与结构对应,排查效率通常高于反复改变声速。

增益、量程和预计厚度怎样设置

参数 主要作用 设置过低的表现 设置过高或不当的风险
增益 调整回波显示强度 弱界面或深层回波可能无法识别 噪声和多次反射被放大,造成错误锁定
量程 限定需要观察的厚度或时间范围 目标背壁回波可能落在显示范围之外 显示范围过大,薄层回波被压缩,不便观察
预计厚度 帮助算法在合理区间寻找目标界面 范围过窄可能遗漏真实厚度变化 预设错误可能引导仪器选择错误回波
声速 把传播时间换算为厚度 设置偏低时,计算厚度通常出现系统性偏差 设置偏高同样会造成系统性偏差,不能用增益补偿

正确顺序通常是先用已知样件确定声速和预计厚度,再调整量程,最后在必要范围内调节增益。若一开始就把增益调到很高,屏幕上可能出现大量信号,使界面判断更加困难。任何参数调整都应在代表性样件上验证,并记录调整前后的结果。

林上LS216波形显示的应用方式

林上LS216可显示实时测量波形,并允许结合量程、预计厚度和增益设置观察目标信号。仪器支持最多3层涂层或涂层与基材组合测量,适合用于多层结构的过程检查。实际操作中,可先在单层样件上识别每种材料的典型回波,再逐步增加层数,比直接面对未知三层结构更容易建立判断依据。

LS216内置多种材料声速,也支持已知材料选择、已知厚度反算和手动输入等方式。材料库适合初始设置;已知厚度反算更适合批量生产中的方法确认;手动输入则适合使用企业已经验证的参数。无论采用哪一种方式,都应记录参数适用的材料配方、温度、固化状态和测量方向。

该仪器分辨率为1μm,但波形分析仍需结合不同探头对应的测量范围和准确度。显示数值的小幅变化可能来自真实膜厚差异,也可能来自耦合、温度或回波光标变化。判断批次是否稳定时,应使用重复性、平均值、极差或企业规定的统计方式,而不是放大单次1μm变化。

六类常见异常波形及排查方向

1. 没有明显回波

先检查探头连接、耦合剂和表面接触,再确认材料是否具有较强衰减。必要时更换适合的探头频率或缩短传播路径。不能因为没有回波就直接判断涂层过厚或基材存在缺陷。

2. 第一个界面峰很强,后续信号消失

可能是层间声学差异大,也可能存在脱粘、气泡或孔隙。应在相邻正常区域比较,并结合外观、敲击、截面或其他检测方法复核。

3. 波形峰数量多于实际层数

可能出现多次反射、探头振铃或结构边缘回波。降低不必要的增益、调整量程,并观察峰之间是否具有倍频或固定间隔关系。

4. 同一点结果逐次漂移

常见原因包括耦合剂铺展、探头压力变化、软涂层受压和温度变化。应统一接触时间和压力,并在测量前让仪器及样品适应环境温度。

5. 曲面上波形时有时无

探头有效接触面积不足是常见原因。可调整探头方向,选择更合适的测量位置或探头规格。极小曲率位置不宜强行测量。

6. 基材读数明显低于周边

既可能是真实腐蚀减薄,也可能是错误回波或点蚀底部散射。应进行周边加密、重复测量和必要的交叉验证,再决定是否纳入最小壁厚记录。

校准、核查和日常维护要分开管理

校准通常由具备相应能力的计量机构按照适用技术规范实施;日常核查由使用单位在标准片或已知样件上确认仪器状态;现场调校则包括零点、声速和测量范围设置。三者目的不同,不能用现场调零代替周期校准,也不能因为有校准证书就省略每日核查。

探头端面应保持清洁,避免磨损和硬物划伤;耦合剂残留应按说明清理;连接线不能长期折弯受力。保存仪器时应避免凝露和极端温度。更换探头、软件升级或维修后,应重新进行方法验证,不能直接沿用原有声速和内部控制限。

把波形纳入质量记录

对关键批次和异常测点,建议不仅保存最终厚度,还保存代表性波形、声速、增益、探头和预计厚度设置。林上LS216支持连续测量、数据存储和电脑软件导出,可用于建立批次记录。连续模式获得的数据仍需经过测点对应和异常审核,不能直接把所有瞬时值视为有效结果。

多层超声测厚的可靠性来自“结构已知、参数可追溯、波形能复现、异常有复测”。仪器提供的是观察和测量工具,真正决定数据能否进入质量判定的,是企业是否建立代表性样件、操作一致性和审核流程。
