微小区域超声波测厚仪的测量原理、误差来源与数据管理

微小区域超声波测厚仪用于小口径曲面、窄边、槽底和精密零件时，读数是否可靠取决于三个基本条件：超声波能够稳定进入材料，底面回波能够被正确识别，传播时间能够按照合适的材料声速换算为厚度。任何一个条件发生变化，都可能造成数值偏差。

现场常见误区是把仪器显示稳定理解为结果准确。实际上，错误声速、内部界面和固定的错误回波也可能形成稳定数字。技术人员除了观察读数，还需要理解双晶探头、声束路径、曲面接触和材料状态之间的关系，才能判断数据是否具有质量管理价值。

脉冲回波式超声测厚怎样计算厚度

测量时，探头向工件内部发射超声脉冲。声波传播到材料背面后发生反射，再返回探头。主机测量脉冲往返所需的时间，并结合材料声速计算厚度。其基本关系可以理解为：厚度等于声速与往返传播时间乘积的一半。

这个计算关系说明，时间和声速具有同等重要性。专业计时电路能够提高时间测量的稳定性，但声速设置若偏高，显示厚度也会按比例偏高；声速设置偏低，厚度则会偏低。因此，仪器内置材料名称只是操作入口，不是对实际工件声速的最终确认。

对于已知材质的普通碳钢件，可以先使用推荐声速进行初测，再用已知厚度样件校核。对铸件、热处理件、特殊合金、塑料或复合结构，材料组织和工艺状态可能使实际声速发生变化，更需要通过同材质样件建立基准。

双晶探头为什么适合部分小区域测厚

双晶探头把发射和接收功能分别布置在两个晶片中。发射晶片产生脉冲，接收晶片接收底面回波，两者通过一定角度形成交叉声场。与部分单晶结构相比，双晶探头有利于降低发射脉冲后的近表面干扰，并改善薄壁材料的回波识别条件。

微小区域测量时，较小的晶片和接触区域有助于探头进入窄边或小曲面，但声束仍具有一定范围。目标位置附近若存在孔、沟槽、边缘或厚度突变，声束可能同时覆盖不同结构。仪器显示的结果不一定对应探头几何中心正下方的单一点厚度。

双晶探头还具有方向性。探头分割面相对于管轴、曲面母线或加工纹路的方向发生变化时，回波状态可能不同。作业指导书应规定探头方向，并要求异常位置从规定方向重复测量，避免不同人员采用不同姿态。

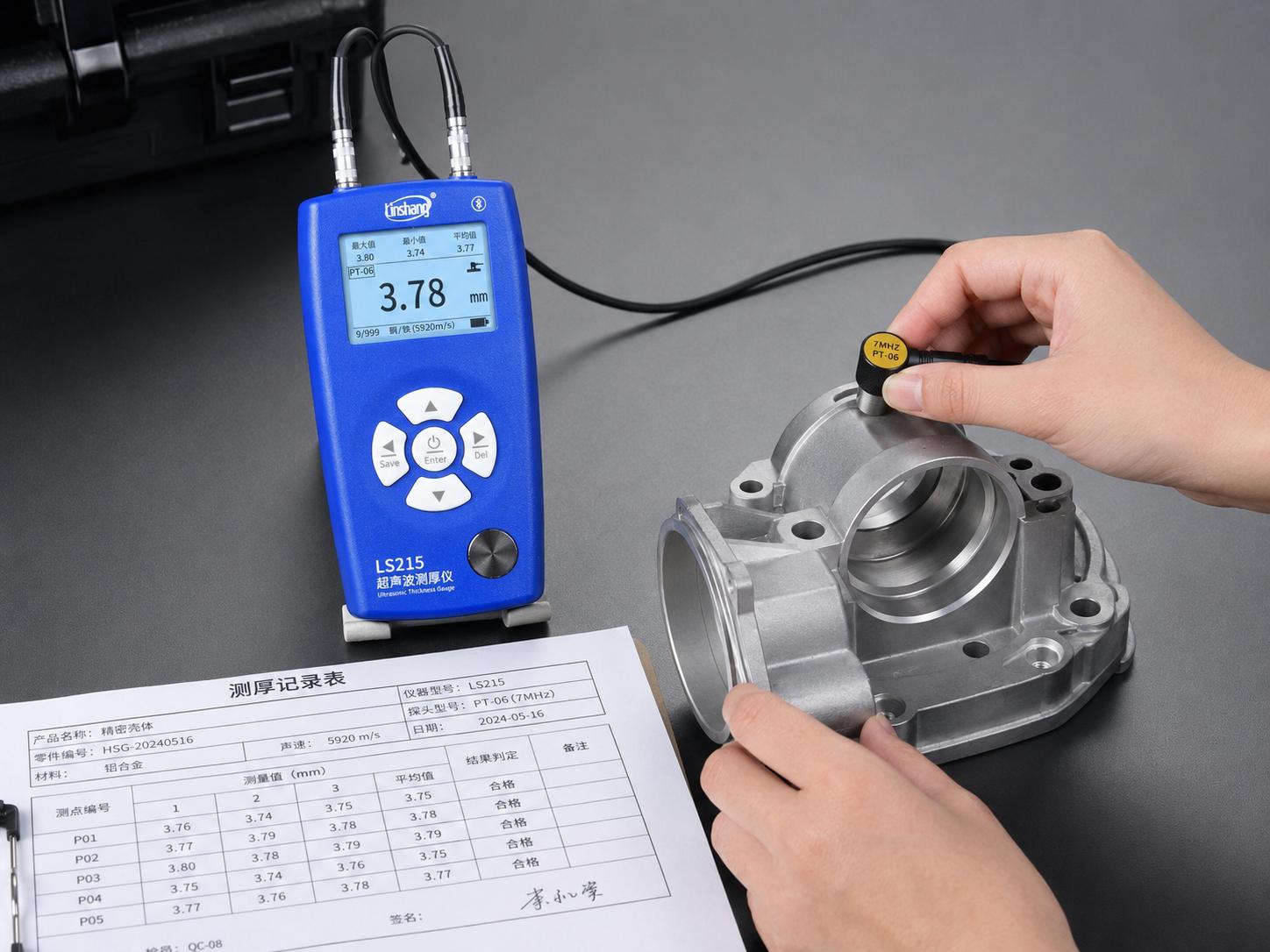

微径探头复测金属零件局部曲面

φ6 mm测量区域背后的适用条件

当微径探头标注最小测量区域为φ6 mm时，说明其设计目标是覆盖较小的检测面。这项参数有利于窄边、槽底和小零件测量，但不能脱离工件几何条件单独理解。目标区域若带有倒角、圆角或表面凹坑，真正可供探头稳定接触的平面可能小于名义尺寸。

小口径管件也不能仅用测量区域推算适用管径。相同直径的管件，壁厚、表面曲率、材质和探头底面结构不同，回波表现可能存在明显差异。接近测量边界时，应制作或保留代表性管件样品，验证读数重复性和异常点识别能力。

测量窄槽时还要考虑探头外壳。即使晶片对应的有效区域足够小，外壳仍可能受到槽壁限制。探头若未接触槽底，耦合剂可能在间隙中形成不稳定声路。现场验证应关注探头能否真正落位，而不是只比较标称直径。

微小区域测厚的六类主要误差来源

误差来源	形成原因	控制方法
材料声速误差	材质、热处理、温度或组织状态与预设值不同	使用同材质已知厚度样件校核
曲面接触误差	探头底面与工件曲率不匹配	使用微径探头，固定方向并检查重复性
耦合误差	耦合剂过少、过多或分布不均	控制耦合层，重新放置探头复测
表面状态误差	锈层、氧化皮、毛刺和粗糙度影响接触	适度清理并记录处理方式
错误回波	内部界面、分层、孔道或粗晶组织形成反射	结合图样、相邻点和其他检测方法判断
测点偏移误差	周期复测没有回到同一位置	使用坐标、照片和测点图定位

声速误差通常具有系统性

当同一批零件的结果整体偏高或偏低时，应优先检查声速设置和基准样件。若声速值错误，相同材质、相近厚度的工件通常会出现方向一致的偏差。重新校核后，还应检查之前的数据是否需要重新评估，不能只修正后续测量。

曲面和边缘误差更容易呈现随机变化

小曲面接触不稳定时，读数会随探头角度、位置和压力变化。边缘测量若声束跨出工件，也可能偶尔出现明显低值。遇到这类数据，应在原点重复测量，并向工件内部移动少量距离进行对照，判断异常是否具有空间连续性。

错误回波可能表现得非常稳定

内部孔道、分层或中间界面可能形成强反射，使数字式仪器稳定显示一个小于真实总厚度的数值。稳定并不代表正确。检测复杂结构前应查看图样，了解声束方向上是否存在其他界面；无法排除时，应采用具有波形分析能力的设备或其他验证方法。

LS215的计时、声速和微径探头配置

林上LS215采用专业计时芯片，通过测量超声脉冲的传播时间计算厚度。公开资料显示，其在1—100 mm范围内分辨率为0.01 mm。分辨率反映显示和处理能力，现场检测仍应通过重复测量、样件校核和计量管理控制整体误差。

该仪器配微径探头时，公开资料列示最小测量区域为φ6 mm，45#钢参考测量范围为0.75—80 mm。林上LS215因此可用于小型管件、窄边和局部曲面的初检与复测，但不同材料、曲率和表面状态下的实际范围应通过样件确认。

林上LS215内置多种常见材料声速，并支持反测和手动存储声速。建立企业作业程序时，可以为常用材料编制经验证的声速表，但声速表必须注明材料牌号、工艺状态、温度范围、基准样件和批准日期，不能只保留一个没有来源的数字。

高灵敏双晶探头有助于减少部分杂波，提升底面回波识别条件。对局部腐蚀、粗糙表面和复杂精密件，若读数仍频繁跳动，不应通过反复移动探头寻找一个“看起来合理”的数字，而应分析探头方向、材料组织和背面结构。

计量校准不能只关注一个标准厚度点

企业使用微小区域测厚设备时，应根据常用厚度段和探头配置制定计量计划。若日常任务主要集中在1—10 mm薄壁范围，校准点应尽量覆盖这一使用区间；若主要测量小口径管件，还应在内部核查中增加曲面样件或代表性工件验证。

计量证书反映规定条件下仪器的校准结果，并不自动覆盖所有现场曲率、材料和表面状态。日常使用前可以通过标准块检查示值，在换探头、长时间存放、受到碰撞或出现异常读数后，也应进行核查。核查不合格时，应暂停使用并评估受影响的数据。

产品资料列示了JJF 1126—2004《超声波测厚仪校准规范》。正式送检时，应向计量机构说明主机型号、微径探头、使用范围和期望校准点，最终以计量机构受理能力和出具的证书内容为准。

从单点读数建立复测与追溯流程

局部腐蚀管理需要保存原始读数，而不是只保存平均值。建议同一测点记录多次稳定测量结果，同时标记最终采用值、异常值及剔除理由。若只保留整理后的最小值，后续人员无法判断该结果是否来自真实减薄或偶然的接触异常。

测点位置应使用设备图、管线展开图、坐标或清晰照片进行标记。小型零件可以按基准面、孔位和边缘距离建立坐标；管件可记录距焊口距离和周向方位。对于返修或表面打磨后的工件，应说明测量面状态已经变化，避免与返修前数据直接比较。

林上LS215具备数据存储和导出功能，可配合零件编号、测点编号和复测批次建立电子记录。导出文件应纳入版本管理，保留原始文件、审核记录和修改痕迹。人工转抄数据时应设置复核环节，避免小数点、单位或测点对应关系发生错误。

现场结果怎样进入质量判定

生产过程中的厚度筛查，可以根据图样和企业内控上下限快速识别异常件；设备巡检中的局部测厚，可以用于发现重点减薄区域和安排进一步检验。两种场景的判定权限不同，不能把过程提示值直接写成设备安全结论。

压力管道、压力容器或重要承载件是否继续使用，需要结合设计厚度、腐蚀裕量、材料性能、运行载荷、检测覆盖率和专业评价。精密零件是否最终合格，则需要结合尺寸公差、抽样方案和其他关键特性。超声厚度数据只是其中一项输入。

GB/T 11344等标准为超声测厚方法提供技术方向，GB/T 40332涉及测厚设备的性能特征和测试方法。企业引用标准时应核对现行版本、适用对象和合同要求；涉及国际项目，还应关注ISO 16809和ISO 16831的新版本变化。

理解原理后再使用微小区域测量参数

微小区域测厚的可靠性来自计时、声速、探头接触和质量流程的共同控制。专业计时芯片和双晶探头为稳定测量提供硬件基础，φ6 mm测量区域扩大了窄小位置的应用范围，但它们不能替代样件校核、异常复测和标准判定。

将林上LS215等设备纳入质量体系时，应同时建立探头配置表、声速验证记录、计量台账、测点定位规则和数据审核流程。这样获得的厚度值才能被复查、比较和追溯，并在局部腐蚀评估或精密制造检测中发挥实际作用。
